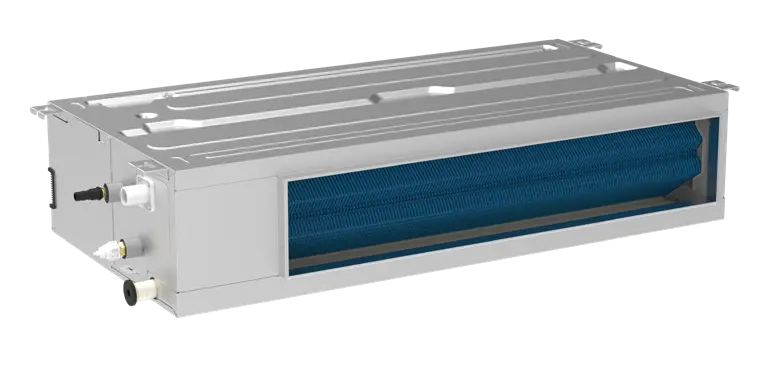

在商用多联机暖通设计工作中，风管式室内机送回风口尺寸是风管管路绘制、风口选型的基础参考数据。本文整理格力 GMV9 变频多联机 SDK 系列风管式室内机全套规格，汇总各型号送风口、回风口长宽参数以及整机机身尺寸，覆盖热泵、电辅热、带冷凝水泵等全部机型，供暖通设计师、工程技术人员查阅参考。
机组特点:
1、机身精巧
风管机机身厚度仅为198mm，深度仅为450mm，适用不同高度空间安装，低挑空空间不压迫。
2、安装灵活多样
根据建筑和使用需求，可灵活选择下回风或后回风方式。
3、静压可调 安装灵活
SDK系列室内机采用高静压离心风叶，机组静压范围升至0~50Pa，能够适配多种风管管路长度的安装工况。
4、选配1200mm冷凝水水泵
冷凝水水泵排水高度可达1200mm，可灵活调整机组纵向安装高度，工程适应性高。
5、直流电机设计
搭载直流无刷电机，运行噪音低，整机能耗更低。
送回风口尺寸
以下为GMV9 SDK风口规格，完整统计SDK系列风管式室内机送回风口尺寸，用于风管加工与风口选型核对。
| 序号 | 空调型号 | 送风口尺寸 | 回风口尺寸 | ||
|---|---|---|---|---|---|
| 送风口高(mm) | 送风口长(mm) | 回风口高(mm) | 回风口长(mm) | ||
| 1 | GMV-ND(R)15P(S)C | 137 | 367 | 198 | 470 |
| 2 | GMV-ND(R)18P(S)C | 137 | 367 | 198 | 470 |
| 3 | GMV-ND(R)22P(S)C | 137 | 367 | 198 | 470 |
| 4 | GMV-ND(R)25P(S)C | 137 | 367 | 198 | 470 |
| 5 | GMV-ND(R)28P(S)C | 137 | 367 | 198 | 470 |
| 6 | GMV-ND(R)32P(S)C | 137 | 527 | 198 | 630 |
| 7 | GMV-ND(R)36P(S)C | 137 | 527 | 198 | 630 |
| 8 | GMV-ND(R)40P(S)C | 137 | 527 | 198 | 630 |
| 9 | GMV-ND(R)45P(S)C | 137 | 727 | 198 | 830 |
| 10 | GMV-ND(R)50P(S)C | 137 | 727 | 198 | 830 |
| 11 | GMV-ND(R)56P(S)C | 137 | 727 | 198 | 830 |
| 12 | GMV-ND(R)63P(S)C | 137 | 1027 | 198 | 1130 |
| 13 | GMV-ND(R)71P(S)C | 137 | 1027 | 198 | 1130 |
| 14 | GMV-ND(R)80P(S)C | 137 | 1027 | 198 | 1130 |
送回风口选用注意事项
SDK系列风管式室内机支持下回风、后回风两种安装形式，风口尺寸为机组本体接口尺寸，实际施工选配风口时，建议预留适度安装余量。风口不可直接硬接机组本体，需搭配短风管软接过渡，规避设备振动传导至风口产生异响。
机组送回风口尺寸为出厂本体接口规格，不代表市面成品风口成品尺寸，采购风口时需要区分接口尺寸与外框尺寸，避免选型偏差。
机身尺寸：
| 序号 | 空调型号 | 机组尺寸 | ||
|---|---|---|---|---|
| 宽(mm) | 高(mm) | 深(mm) | ||
| 1 | GMV-ND(R)15P(S)C | 540 | 198 | 450 |
| 2 | GMV-ND(R)18P(S)C | 540 | 198 | 450 |
| 3 | GMV-ND(R)22P(S)C | 540 | 198 | 450 |
| 4 | GMV-ND(R)25P(S)C | 540 | 198 | 450 |
| 5 | GMV-ND(R)28P(S)C | 540 | 198 | 450 |
| 6 | GMV-ND(R)32P(S)C | 700 | 198 | 450 |
| 7 | GMV-ND(R)36P(S)C | 700 | 198 | 450 |
| 8 | GMV-ND(R)40P(S)C | 700 | 198 | 450 |
| 9 | GMV-ND(R)45P(S)C | 900 | 198 | 450 |
| 10 | GMV-ND(R)50P(S)C | 900 | 198 | 450 |
| 11 | GMV-ND(R)56P(S)C | 900 | 198 | 450 |
| 12 | GMV-ND(R)63P(S)C | 1200 | 198 | 450 |
| 13 | GMV-ND(R)71P(S)C | 1200 | 198 | 450 |
| 14 | GMV-ND(R)80P(S)C | 1200 | 198 | 450 |
机身安装提示
SDK系列风管室内机机身高度统一198mm，适配多数吊顶层高；设备深度450mm，吊顶内部需要预留检修空间。选配冷凝水水泵机型，排水高度可达1200mm，灵活调整排水管路走向。
适用室内机型号
1、SDK系列纯热泵型室内机
GMV-NDR15P/C、GMV-NDR18P/C、GMV-NDR22P/C、GMV-NDR25P/C、GMV-NDR28P/C、GMV-NDR32P/C、GMV-NDR36P/C、GMV-NDR40P/C、GMV-NDR45P/C、GMV-NDR50P/C、GMV-NDR56P/C、GMV-NDR63P/C、GMV-NDR71P/C、GMV-NDR80P/C
2、SDK系列纯热泵带水泵型室内机
GMV-NDR15PS/C、GMV-NDR18PS/C、GMV-NDR22PS/C、GMV-NDR25PS/C、GMV-NDR28PS/C、GMV-NDR32PS/C、GMV-NDR36PS/C、GMV-NDR40PS/C、GMV-NDR45PS/C、GMV-NDR50PS/C、GMV-NDR56PS/C、GMV-NDR63PS/C、GMV-NDR71PS/C、GMV-NDR80PS/C
3、SDK系列电辅热型室内机
GMV-ND15P/C、GMV-ND18P/C、GMV-ND22P/C、GMV-ND25P/C、GMV-ND28P/C、GMV-ND32P/C、GMV-ND36P/C、GMV-ND40P/C、GMV-ND45P/C
GMV-ND50P/C、GMV-ND56P/C、GMV-ND63P/C、GMV-ND71P/C、GMV-ND80P/C
4、SDK系列电辅热带水泵型室内机
GMV-ND15PS/C、GMV-ND18PS/C、GMV-ND22PS/C、GMV-ND25PS/C、GMV-ND28PS/C、GMV-ND32PS/C、GMV-ND36PS/C、GMV-ND40PS/C、GMV-ND45PS/C、GMV-ND50PS/C、GMV-ND56PS/C、GMV-ND63PS/C、GMV-ND71PS/C、GMV-ND80PS/C
免责声明：因产品迭代，其技术参数不断更新，以上参数仅供参考，具体参数请以出货的实机为准。
