格力D系列风管机空调机组：大冷量直流变频 | 70米长配管
【大空间制冷难题解决方案】 D系列格力风管机空调机组通过70米长配管和30米落差技术，解决了传统空调在仓库、商场等大空间的送风不均问题。采用直流变频技术，高效节能，静压可调(0-250Pa)适应复杂通风管道需求，搭配三维螺旋降噪风机(噪音低至54dB)，隐藏式安装无形融入现代装修。 北京地区享免费勘测服务，热线：13910127765。
变频风管机空调特点
一、机外静压可调
远距离送风：室内机组机外静压可根据用户的实际需要，在0-250Pa之间调整，实现远距离送风，不再烦恼安装问题。
均匀送风：格力风管机空调机组采用风管式送风方式，通过分三通、四通或通风软管，对整个空间进行均匀送风，达到整个空间的温度场平衡。
二、长配管大落差
室内机组连接管长可达70m，落差可达30m，机组放置的位置选择性，不再因为不断缩小安装距离，显得拥挤与麻烦。
三、低噪音、更安静

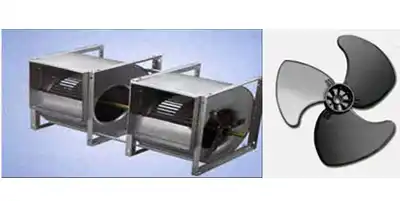

三维螺旋风叶，前向叶轮采用强前弯叶片设计，使流动均匀化，提高风机效率，降低噪音。
低噪音风机，通过增加循环风量，加机外静压，达到室内静音效果。
四、隐式安装，融入装修
格力D系列空调机组，由一台或二台室外机连接一台室内机，向一个或多个区域直接提供处理后的冷/暖空气，更加灵活方便的满足了您对房间的舒适要求。安装在吊顶内，机组、风管全部隐藏在天花板内，不浪费室内空间，不影响装饰效果，融入现代生活风格。
五、双感温包设计
格力D系列双感温包技术，自动检测室内温度分布，精确控制空调运行，温度分布更加舒适，避免上下空间温度出现分层的现象。
六、运行范围宽广
制冷：18℃~48℃；制热：-15℃~24℃。宽广的运行范围，让您随时都可以享受到格力风管机空调机组为你带来的凉爽/温暖，不受外界恶劣天气的影响。
七、机组简单、控制灵活
1、D系列风管机空调机组通过软件设定，使机组在一定温度范围内运行，温度范围设定后不能被普通用户随意改变，在公共场合可有效控制空调运行参数，避免能源浪费。
2、机组在非正常条件下运行时，出现了异常情况并且这种情况不在机组自身的调节范围，机组将自动开启保护功能，并在主板上显示相应的故障代码，维修售后人员根据代码即可快速检修，无需繁琐的拆机检验。
3、该机组仅通过一台室外机，实现同时对几个室内空间进行空气的调节，不用每个房间进行设置，灵活方便。
4、空调运行中如遭遇突然断电，控制器会自动记忆断电前的运行状态，电源恢复之后，它会自动按照断电前的设定运行。（可通过手操器设置为开机后为待机状态）
D系列变频风管机组参数尺寸
| 机组特性 | 型号 | FGR20Pd/DNa | FGR25Pd/DNa | FGR30Pd/DNa | ||
|---|---|---|---|---|---|---|
| 制冷量 | kW | 20 | 25 | 30 | ||
| 制热量 | kW | 23 | 28 | 33 | ||
| 制冷输入功率 | kW | 8.0 | 10.8 | 11.3 | ||
| 制热输入功率 | kW | 6.8 | 9 | 10.1 | ||
| 电辅热输入功率 | kW | 4.5 | 4.5 | 4.5 | ||
| 室内机功率 | kW | 5.3 | 5.3 | 5.4 | ||
| 室外机功率 | kW | 9.8 | 12.3 | 13.6 | ||
| 电源 | Ph/V/Hz | 3/380/50 | 3/380/50 | 3/380/50 | ||
| 室内机 | 室内机型号 | m³/h | FGR20Pd/DNa(I) | FGR25Pd/DNa(I) | FGR30Pd/DNa(I) | |
| 风量 | 3800 | 4200 | 5200 | |||
| 静压 |
出厂默认 可调范围 |
Pa | 120 | 120 | 120 | |
| Pa | 0-250 | 0-250 | 0-250 | |||
| 噪声 | dB(A) | 54 | 54 | 55 | ||
| 净重 | kg | 86 | 111 | 114 | ||
| 外形尺寸（宽×深×高） | mm | 1315×760×385 | 1520×840×450 | 1520×840×450 | ||
| 冷凝排水管径 | mm | 外径Φ25 | 外径Φ25 | 外径Φ25 | ||

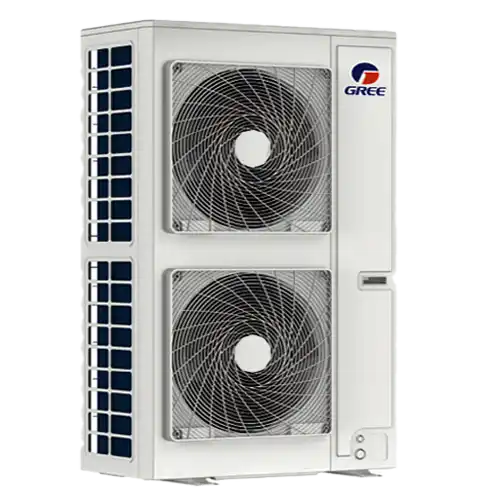

| 室外机 | 室外机型号 | - | FGR20Pd/DNa(O) | FGR25Pd/DNa(O) | FGR30Pd/DNa(O) | |
| 压缩机 | 变频转子式 | 变频转子式 | 变频涡旋式 | |||
| R410A充注量 | kg | 6.4 | 8 | 9.5 | ||
| 风量 | m³/h | 8000 | 11000 | 11000 | ||
| 连接管 | 噪声 | dB(A) | 61 | 63 | 64 | |
| 净重 | kg | 125 | 155 | 182 | ||
| 外形尺寸（宽×深×高） | mm | 940×320×1430 | 940×460×1615 | 940×460×1615 | ||
| 液管 | mm | Φ9.52 | Φ9.52 | Φ12.7 | ||
| 气管 | mm | Φ19.05 | Φ22.22 | Φ25.4 | ||
| 连接方式 | 焊接连接 | 焊接连接 | 焊接连接 | |||
| 落差 | m | 30 | 30 | 30 | ||
| 连接管长度 | m | 70 | 70 | 70 | ||
| 机组特性 | 型号 | FGR40Pd/D(2)Na | FGR50Pd/D(2)Na | FGR60Pd/D(2)Na | ||
|---|---|---|---|---|---|---|
| 制冷量 | kW | 40 | 50 | 60 | ||
| 制热量 | kW | 43 | 53 | 64 | ||
| 制冷输入功率 | kW | 17.1 | 22.5 | 27 | ||
| 制热输入功率 | kW | 14.0 | 18.9 | 20.8 | ||
| 电辅热输入功率 | kW | 9 | 9 | 9 | ||
| 室内机功率 | kW | 10.4 | 11.5 | 12.3 | ||
| 室外机功率 | kW | 9.8×2 | 12.3×2 | 13.6×2 | ||
| 电源 | Ph/V/Hz | 3/380/50 | 3/380/50 | 3/380/50 | ||
| 室内机 | 室内机型号 | m³/h | FGR40Pd/D(2)Na(I) | FGR50Pd/D(2)Na(I) | FGR60Pd/D(2)Na(I) | |
| 风量 | 7000 | 9000 | 10800 | |||
| 静压 |
出厂默认 可调范围 |
Pa | 120 | 160 | 160 | |
| Pa | 0-250 | - | - | |||
| 噪声 | dB(A) | 56 | 60 | 62 | ||
| 净重 | kg | 163 | 270 | 290 | ||
| 外形尺寸（宽×深×高） | mm | 1680×900×650 | 1900×1100×700 | 1900×1100×850 | ||
| 冷凝排水管径 | mm | G1英寸(外螺纹) | G1英寸(外螺纹) | G1英寸(外螺纹) | ||
| 室外机 | 室外机型号 | - | FGR20Pd/DNa(O) | FGR25Pd/DNa(O) | FGR30Pd/D1Na(O) | |
| 压缩机 | 变频转子式 | 变频转子式 | 变频涡旋式 | |||
| R410A充注量 | kg | 6.4×2 | 8×2 | 9.5×2 | ||
| 风量 | m³/h | 8000×2 | 11000×2 | 11000×2 | ||
| 连接管 | 噪声 | dB(A) | 61 | 63 | 65 | |
| 净重 | kg | 125×2 | 155×2 | 188×2 | ||
| 外形尺寸（宽×深×高） | mm | (940×320×1430)×2 | （940×460×1615）×2 | （940×460×1615）×2 | ||
| 液管 | mm | Φ9.52×2 | Φ9.52×2 | Φ12.7×2 | ||
| 气管 | mm | Φ19.05×2 | Φ22.22×2 | Φ25.4×2 | ||
| 连接方式 | 焊接连接 | 焊接连接 | 焊接连接 | |||
| 落差 | m | 30 | 30 | 30 | ||
| 连接管长度 | m | 70 | 70 | 70 | ||
D系列风管机空调的安装注意事项
机组安装基础
室外机组必须安装在稳定而坚固的支承面上，应能承受机器的运行重量，且上平面是水平的。机组的安装基础要预留排水槽。
机组位置与环境
安装处应充分考虑强风、台风、地震的影响，加固安装；应尽量免受火、易燃物、腐蚀性气体或废气的影响；应预留通风空间；应采取适当的措施，尽可能减小噪音和振动。
机组管路连接
为避免在连接管上冷凝，连接管必须用保温材料和胶带包扎与空气隔绝。悬空的连接管路应做好支撑，支撑之间距离要小于1m。室外机组和室内机组应尽可能相互靠近，尽量减少制冷管道的长度及弯角数。
电气安装
◆ 电气安装必须由专业人士按国标和当地法律、规章进行。
◆ 机组必须可靠接地，符合GB 50169-2016 相关要求。
◆ 现场接线时请以机身所贴线路图为准。
D系列格力风管机空调的配电要求
| 机型 | 电源 | 断路器容量（A） | 接地线截面积（mm | 2） 电源线截面积（mm |
|---|---|---|---|---|
| FGR20Pd/DNa(O) | 380V 3N ～ 50Hz | 20 | 2.5 | 2.5 |
| FGR20Pd/DNa(I) | 380V 3N ～ 50Hz | 16 | 1.5 | 1.5 |
| FGR25Pd/DNa(O) | 380V 3N ～ 50Hz | 25 | 2.5 | 2.5 |
| FGR25Pd/DNa(I) | 380V 3N ～ 50Hz | 16 | 1.5 | 1.5 |
| FGR30Pd/DNa(O) | 380V 3N ～ 50Hz | 32 | 4.0 | 4.0 |
| FGR30Pd/D1Na(O) | 380V 3N ～ 50Hz | 32 | 4.0 | 4.0 |
| FGR30Pd/DNa(I) | 380V 3N ～ 50Hz | 16 | 1.5 | 1.5 |
| FGR40Pd/D(2)Na(I) | 380V 3N ～ 50Hz | 25 | 2.5 | 2.5 |
| FGR50Pd/D(2)Na(I) | 380V 3N ～ 50Hz | 25 | 2.5 | 2.5 |
| FGR60Pd/D(2)Na(I) | 380V 3N ～ 50Hz | 25 | 2.5 | 2.5 |
