格力ZQ系列全热交换新风机组技术解析

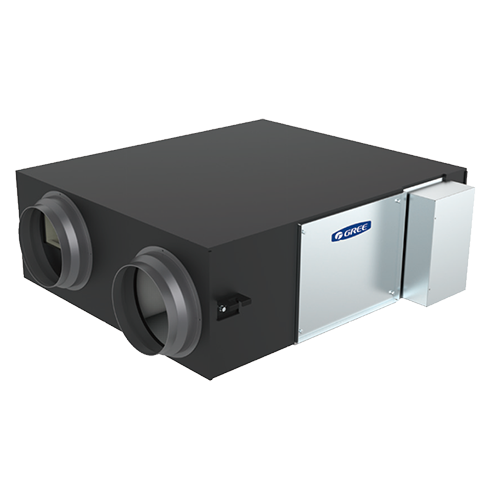

格力 ZQ 系列全热交换新风换气机组是改善室内空气品质的专业设备，机组在引入新风、排出污风的同时进行热湿度交换，配备中效过滤系统，兼具节能与空气净化功能。其温度换热效率达 75%，风量范围 350~6000m3/h提供13种机组可选，支持多种运行模式切换，可满足住宅、会议室、实验室等场景需求，有效预防空调病。
一、ZQ系列全热交换器的技术优势
引新排污

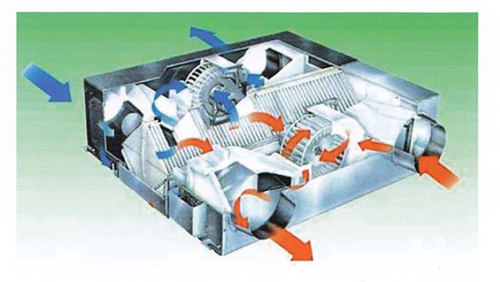

机组在源源不断的引入室外空气的同时，排出室内污浊空气，使室内人们所需的新鲜空气充足。而且两者之间通道有效隔离，防止交叉污染，预防"空调病"的产生。
中效过滤
机组新风侧采用中效过滤器，排风侧采用预过滤网，多重滤网结合，提供洁净空气。
换热效率高

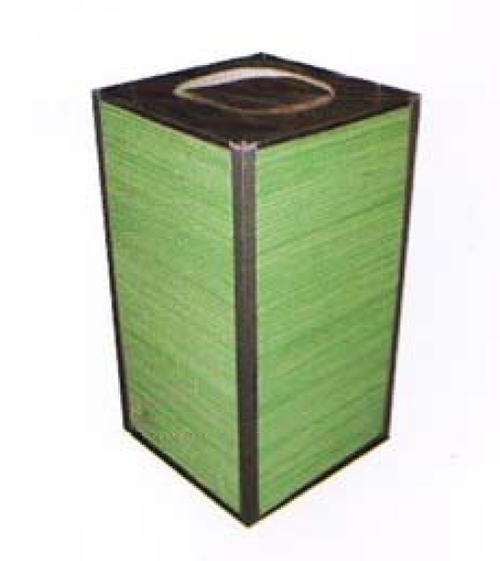

机组采用具有强吸水及增湿性能的换热材料，使得进风和排风得以充分的热量交换，减少室内空调的负荷，温度换热效率可达75%。
减少空调负荷
室外的空气通过机组后，可以将室外空气预处理到接近室内空气的温度，减少对室内空调工况的影响，避免用户因送风的温差造成不适，同时有效减少空调负荷，通过热交换模式、旁通模式的综合使用，可有效的降低空调的年运行费用。
多模式运行
搭配温控器实现热交换模式和排风模式切换，可适应不同的场所需求。
可选机型丰富
机组有350～6000m/h共13种不同容量的机型可选，从容对应不同空间的需求，减少能量的浪费，从而更有效的节省电能。
长距离送风
机组静压100~300Pa，可接长距离风管，满足不同送风需求。
维护方便
机组除风机外无运动部件，几乎无需维护，可长期稳定可靠。过滤网及全热芯体可直接通过检修门抽出清洗，方便快捷。
典型应用场景
人员密集场所：会议室/教室/医院候诊区，维持室内含氧量，提工工作效率。
新装修的空间：解决新房装修甲醛释放、密闭空间空气不流通问题，守护家庭呼吸健康。
有异味散发的场所：实验室/数据中心/车间等，排出污浊空气，换进室外新风。
格力全热交换器安装注意事项
用户应委托专业的暖通工程师进行设备选型及工程设计，聘请有经验的施工单位完成工程施工。设计和施工应按照有关规范、条例进行。由于未按规定要求进行设备安装，造成设备不能正常工作，本公司进行产品售后服务时将收取相应的费用。
本产品应配接两路通风管道实现室内外双向通风换气，一路管道用来将室外新风送入室内，另一路管道用来将室内污风排到室外。气流流经管道时，管道对气流会产生一定的阻力。阻力越大，通风量越小。管道长度太长、管径太小、弯头太多等都会造成管道风阻增大，从而降低通风量，因此在设计时要充分考虑风阻及风压及风量的对应关系。
ZQ系列机组参数尺寸
| 型号 FHBQG-D_B | 3.5 | 5 | 6.5 | 8 | 10 | 13 | 15 | 20 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 额定电压 (V) | 220 | ||||||||||
| 额定频率 (Hz) | 50 | ||||||||||
| 额定电流（A） | 0.38 | 0.61 | 0.8 | 1 | 1 | 1.3 | 1.5 | 2.8 | |||
| 风量 (m3/h) | 高 | 350 | 500 | 650 | 800 | 1000 | 1300 | 1500 | 2000 | ||
| 中 | 280 | 400 | 520 | 650 | 800 | 1050 | 1200 | 1600 | |||
| 低 | 210 | 300 | 390 | 500 | 600 | 800 | 900 | 1200 | |||
| 机外余压 (Pa) | 高 | 100 | 100 | 100 | 100 | 100 | 150 | 150 | 150 | ||
| 中 | 80 | 80 | 80 | 80 | 80 | 120 | 120 | 120 | |||
| 低 | 60 | 60 | 60 | 60 | 60 | 100 | 100 | 100 | |||
| 温度效率 (%) | 高 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | ||
| 中 | |||||||||||
| 低 | |||||||||||
| 焓效率 (%) | 供热 | 高 | 70 | 70 | 70 | 70 | 70 | 70 | 70 | 70 | |
| 中 | 71 | 71 | 71 | 71 | 71 | 71 | 71 | 71 | |||
| 低 | 72 | 72 | 72 | 72 | 72 | 72 | 72 | 72 | |||
| 制冷 | 高 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | ||
| 中 | 62 | 62 | 62 | 62 | 62 | 62 | 62 | 62 | |||
| 低 | 65 | 65 | 65 | 65 | 65 | 65 | 65 | 65 | |||
| 输入功率 | W | 160 | 270 | 350 | 480 | 575 | 700 | 830 | 1300 | ||
| 噪音 | dB(A) | 37 | 38 | 41 | 42 | 43 | 46 | 47 | 54 | ||
| 尺寸 | 高 | mm | 300 | 300 | 380 | 380 | 380 | 485 | 485 | 530 | |
| 宽 | mm | 920 | 920 | 1146 | 1146 | 1146 | 1375 | 1375 | 1375 | ||
| 深 | mm | 730 | 800 | 832 | 832 | 983 | 1210 | 1210 | 1328 | ||
| 重量 (kg) | 39 | 45.5 | 61.5 | 65 | 71.5 | 102 | 110 | 131 | |||
| 型号 FHBQG-D_B | 25 | 30 | 40 | 50 | 60 | ||
|---|---|---|---|---|---|---|---|
| 额定电压(V) | 380 | ||||||
| 额定频率 (Hz) | 50 | ||||||
| 额定电流（A） | 5.5 | 5.8 | 7 | 11 | 14 | ||
| 风量 (m3/h) | 高 | 2500 | 3000 | 4000 | 5000 | 6000 | |
| 中 | |||||||
| 低 | |||||||
| 机外余压 (Pa) | 高 | 200 | 220 | 240 | 240 | 300 | |
| 中 | |||||||
| 低 | |||||||
| 温度效率 (%) | 高 | 75 | 75 | 75 | 75 | 75 | |
| 中 | |||||||
| 低 | |||||||
| 焓效率 (%) | 供热 | 高 | 70 | ||||
| 中 | |||||||
| 低 | |||||||
| 制冷 | 高 | 60 | |||||
| 中 | |||||||
| 低 | |||||||
| 输入功率 | W | 2600 | 2800 | 3400 | 5600 | 6300 | |
| 噪音 | dB(A) | 59 | 60 | 60 | 62 | 64 | |
| 尺寸 | 高 | mm | 600 | 684 | 780 | 825 | 1200 |
| 宽 | mm | 1750 | 2000 | 2100 | 2300 | 2000 | |
| 深 | mm | 1362 | 1490 | 1642 | 1792 | 1500 | |
| 重量 (kg) | 210 | 240 | 290 | 350 | 430 | ||
