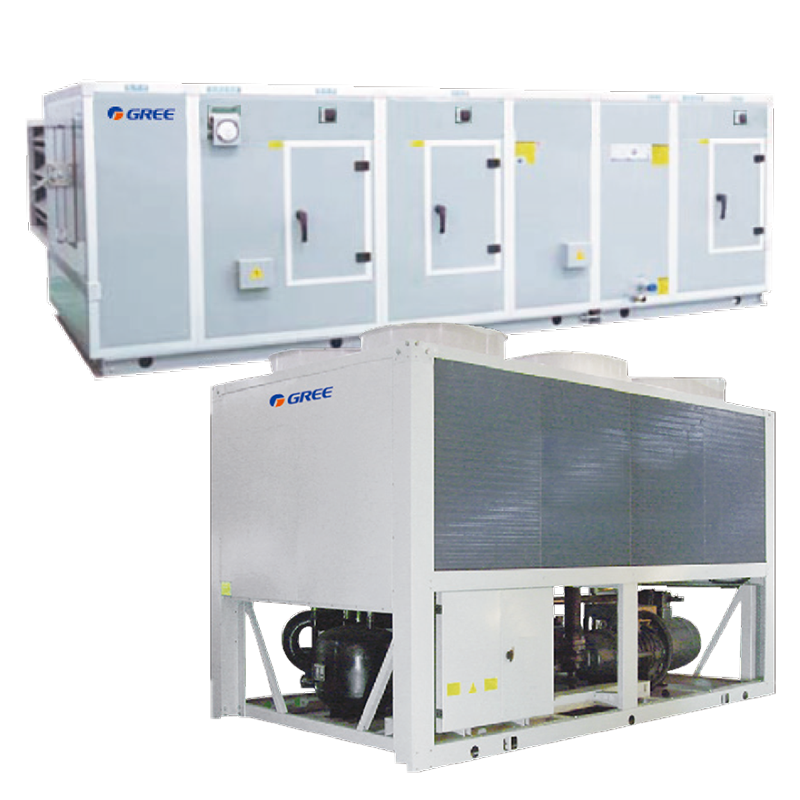

格力屋顶式空调机组 | 格力直膨组合式净化空调机组
格力屋顶式空调机组是一款集冷热源与空气处理功能于一体的中央空调产品，采用风冷设计。该机组通过制冷系统与多种空气处理功能段的组合，实现制冷、制热、除湿、空气净化及输送新风等功能。由于采用直膨式技术，减少了中间换热的能量损失，无需冷却塔与机房，可安装于屋顶或室外，适用于体育馆、商场及医药电子等场所的工艺性空调系统。
格力屋顶机空调产品特点

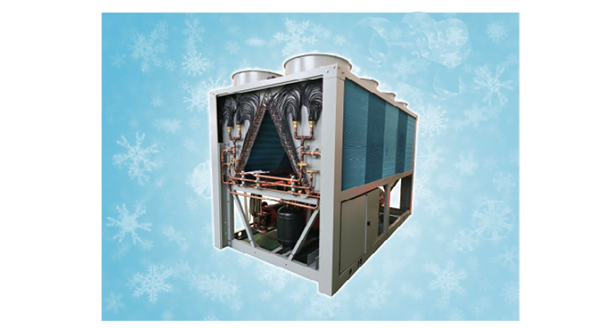

热气旁通除霜技术
螺杆式格力直膨机组热泵型除霜过程不需要切换成制冷状态，供热和除霜同时进行，既减少了系统的压力冲击，又减少了除霜过程对送风温度的影响，大大提高了机组的可靠性和供热稳定性。
过冷结构

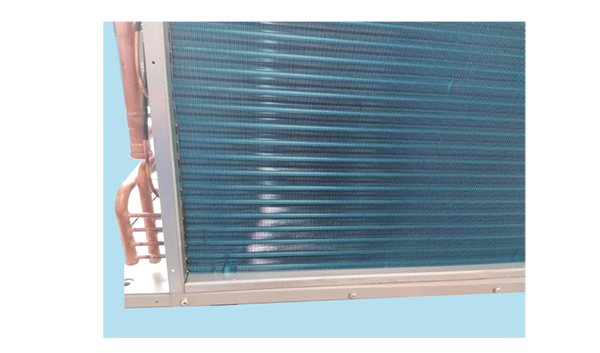

螺杆系列格力屋顶机不管机组处于何种工作状态，风侧换热器底部始终是冷凝后的中温液体，这样既提高了制冷时的冷量和效率，更有效解决了制热时盘管底部结冰的难题。
恶劣环境自适应技术
格力屋顶直膨调机组在恶劣环境下工作时，能自动调整运行状态，机组可靠运行。

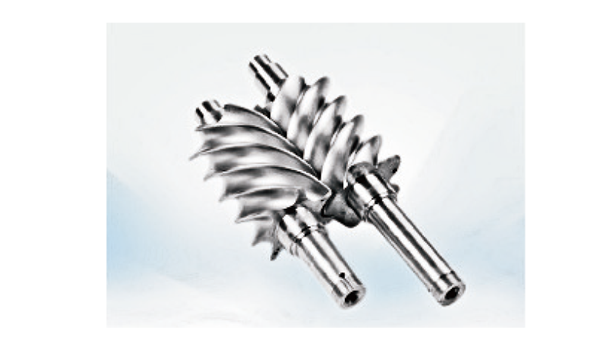

压缩机磨损平衡技术
多模块机组能够自动均衡压缩机运行时间，使各个压缩机磨损平衡，整机寿命得到提高。
降噪设计

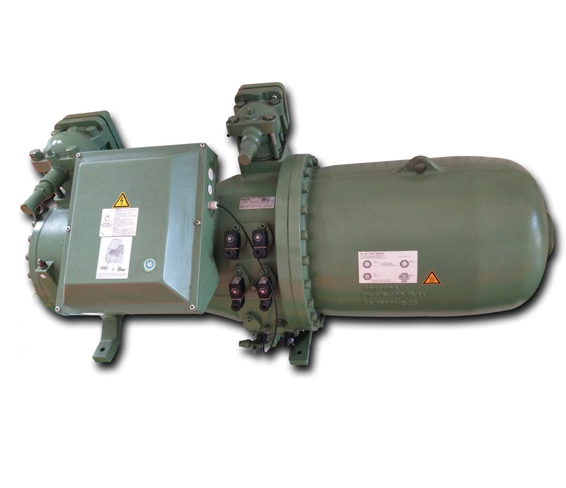

压缩机安装有多层复合隔声材料制作而成的隔声罩，并且在压缩机与机组底座间安装了减振器，大大降低了压缩机噪音和振动向外传播，冷凝风机的电机和扇叶经过设计，对电磁声，扇叶振动声和气流声进行严格的控制。
配件性能优良
机组的压缩机、膨胀阀、换热管、送风机、控制器等关键元器件均选用知名品牌的产品，机组质量稳定、运行节能。
铝合金边框，外型美观流畅

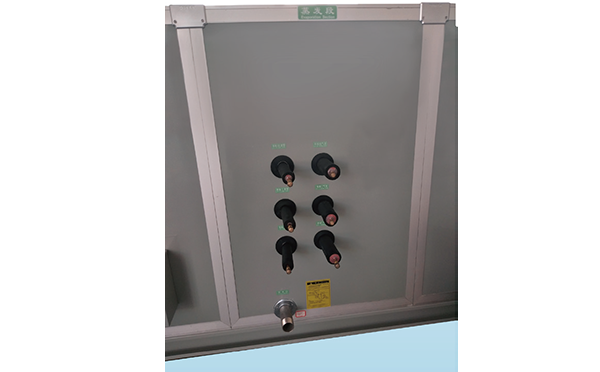

格力直膨组合式净化空调机组的边框为通过砂面氧化处理的铝合金型材，机组外面板采用彩钢板，箱体边角拼接处采用圆弧结构过渡。精巧的细节设计，使机组外观具有更清爽流畅的视觉效果。
扣封型箱体结构

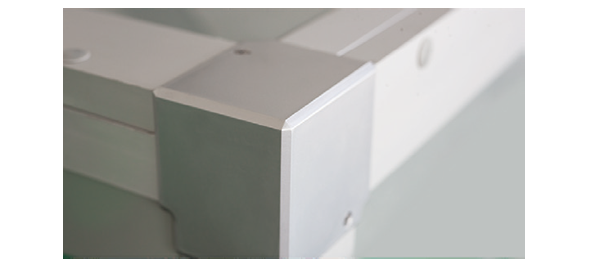

无框架扣封型空调箱体结构，由面板直接拼装而成，面板采用断冷桥阴阳槽扣合结构，具有更好的机械强度和更低的漏风率。
低漏风、高强度

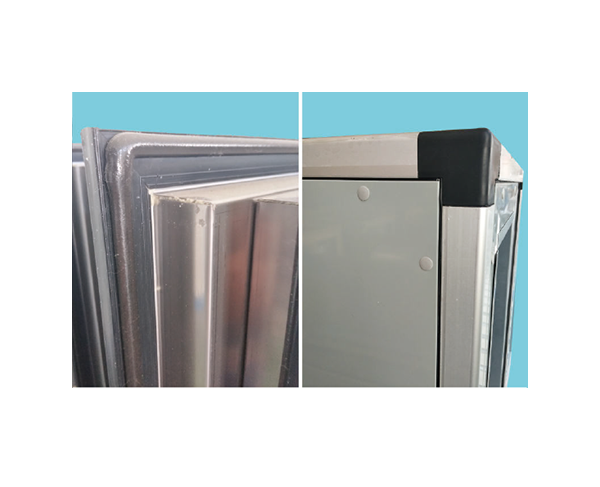

箱体结构设计结合无间断柔性密封技术，箱体密封效果更好。钢、铝复合的型材和高强度铝合金角插设计使箱体强度更高和更耐压；机组在内部2500Pa 时箱体变形率仅有155mm/m，此结构广泛用于医用净化领域。
优化模块化设计
采用优化模块化设计，可满足客户不同功能段的技术要求，产品可分运输单元出厂，提高现场产品安装的质量及速度，节约用户投资。
不锈钢整体水盘
格力屋顶机组蒸发段水盘为不锈钢整体式，采用倾角设计，凝结水顺利排出。水盘采用双层金属板与复合型立柱整体发泡处理，具有内部平整光滑，保温性能好及强度高的优点。
达到净化空调标准
格力直膨机组在箱体设计选材、风机选型、表冷段设计、过滤器的布置、自控系统设计及清洁维护等方面，充分考虑净化空调系统对空气处理机组的要求，产品在漏风率、洁净度、耐腐蚀等指标方面满足净化空调标准的要求，是净化空调的理想选择。
运行稳定

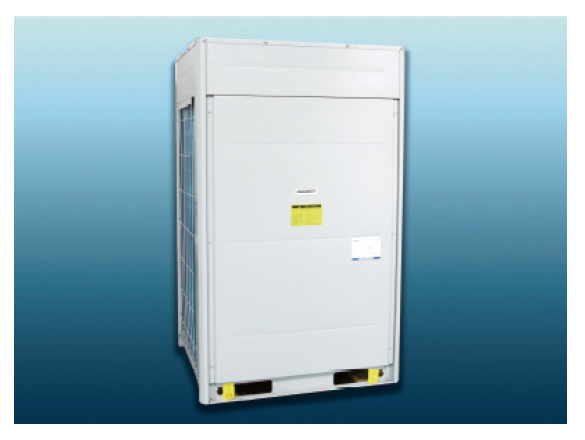

机组运行、能量调节、自我保护实现可编程逻辑全自动控制，全中文显示，使机组处于较好的运行状态。
完备的机组控制功能

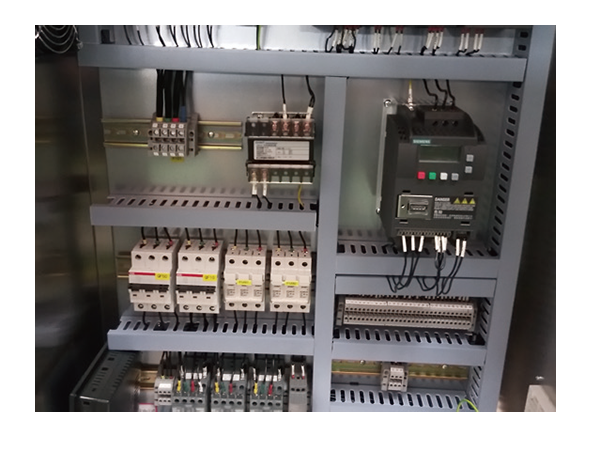

格力屋顶直膨空调机组采用工业级可编程控制，具有强大的运算能力，对机组的运行参数能进行实时监控和分析，使机组始终处于较好的运行状态。具备RS485 和 RS-232 物理接口，既可实现多台主机联网群控，也可与多种通讯协议公开的智能设备进行联网通讯，且具有远程通讯等功能。
格力直膨组合式净化空调机组产品种类及选型
产品种类
格力屋顶式空调机组标准产品共有洁净式恒温恒湿型、洁净式冷暖型、洁净式冷热型、洁净式单冷型、冷暖型、冷热型、单冷型、新风型、热回收型共9 个系列
制冷量范围：14.2 kW ~600kW ；制热量范围：14.5kW ~612kW
风量范围：1400 m³/h ~90000m³/h ；机外静压范围为：400Pa ~1000Pa
产品选型
屋顶式空调机组选型指导表
| 可选配置名称 | 可选配置 | |||
|---|---|---|---|---|
| 压缩机形式 | 可选全封闭涡旋型(W)（冷量范围 14.2 kW ~600kW）； 半封闭螺杆型(L)（冷量范围 245 kW ~570 kW） | |||
| 机组特征 | 可选洁净型(J) 新风型(X) | |||
| 机组形式 | 可选恒温恒湿型(H)、单冷型(L)、热泵型(R) 等 | |||
| 加热方式 | 可选电加热(D)、蒸汽加热(Q)、热水加热(S) 等 | |||
| 加湿方式 | 可选干蒸汽加湿(Z)、电极加湿(J)、湿膜加湿(M) 等 | |||
| 制冷剂 | R22/R407C( 可选）(A)、R410A(C) | |||
| 名义制冷量(kW) | 参考技术参数表( 制冷量范围:14.2kW ~600kW) | |||
| 空气处理段接管方向 | 可选左接管(Z)、右接管(Y) | |||
| 送风方式 | 顶部送风(A)、端部送风(B) | |||
说明:
1.格力屋顶机组左右式判断依据：在空气处理段面对回风口顺着气流方向看，连接管在左侧为左式，在右侧即为右式，机组 默认检修门和接管方向异侧。

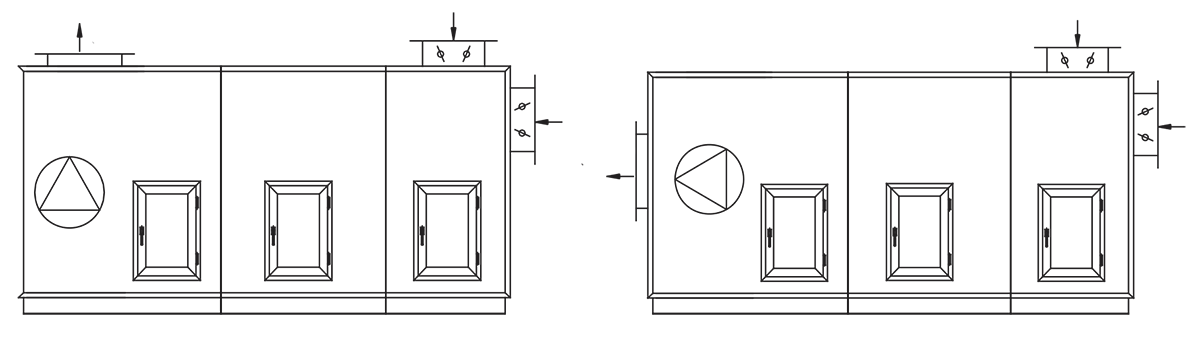

2.送风方式示意：默认为顶部送风。
格力直膨组合式净化空调机组部分型号参数
|
机组型号 性能 |
WKFWHC14 | WKFWHC19 | WKFW26CHJQZ | WKFW32CHJQZ | WKFW42CHJQZ | WKFW55CHJQZ | WKFW68CHJQZ | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| WKFW26CHJDJ | WKFW32CHJDJ | WKFW42CHJDJ | WKFW55CHJDJ | WKFW68CHJDJ | ||||||||||
| 空调机性能 | 制冷量 | kw | 14.2 | 19.5 | 26 | 32 | 42 | 55 | 68 | |||||
| 风量 | 2200 | 3100 | 4100 | 5400 | 8500 | 10000 | 12300 | |||||||
| 机外静压 | Pa | 600 | 800 | |||||||||||
| 温度控制灵敏度 | ℃ | （20~26）±2 | （20~26）±1 | |||||||||||
| 湿度控制灵敏度 | % | （45~65）±10 | （45~65）±8 | |||||||||||
| 机组噪声 | db(A) | 70 | 70 | 70 | 70 | 71 | 71 | 72 | ||||||
| 使用电源 | 3/N/PE AC 380/220V 50Hz | |||||||||||||
| 压缩冷凝段 | 压缩机 | 类型 | 全封闭能压缩机 | |||||||||||
| 台数 | 1 | 1 | 2 | 2 | 2 | 2 | 2 | |||||||
| 制冷剂 | 使用工质 | R410A | ||||||||||||
| 控制形式 | 电子膨胀阀 | |||||||||||||
| 注入量（kg） | 1X3.5 | 1x6 | 2X3.5 | 2X4 | 2X6 | 2x7 | 2x8 | |||||||
| 冷凝器类型 | 紫铜管套铝翅片 | |||||||||||||
| 冷凝风机 | 类型 | 轴流风机 | ||||||||||||
| 数量 | 1 | 1 | 2 | 2 | 2 | 2 | 2 | |||||||
| 制冷剂接管规格 | 气管 | 1xΦ19( 螺纹口) | 1xΦ22 | 2xΦ19( 螺纹口) | 2xΦ22 | 2xΦ28 | 2xΦ28 | |||||||
| 液管 | 1xΦ12( 螺纹口 ) | 1xΦ16 | 2xΦ12( 螺纹口) | 2xΦ16 | 2xΦ16 | 2xΦ16 | ||||||||
| 重量 | kg | 120 | 200 | 220 | 230 | 2x180 | 2x210 | 2x210 | ||||||
| 空气处理段 | 送风机 | 类型 | 离心式 | |||||||||||
| 送风机电机功率（kW） | 2.2 | 3 | 3 | 4 | 5.5 | 7.5 | 11 | |||||||
| 蒸汽加热器 | 加热量（kW) | / | / | 15 | 20 | 25 | 30 | 40 | ||||||
| 电加热器 | 加热量（kW) | 7.2 | 7.2 | 12 | 15 | 18 | 24 | 30 | ||||||
| 干蒸汽加湿器 | 加湿量 kg/h | / | / | 10 | 10 | 20 | 20 | 30 | ||||||
| 电极加湿器 | 加湿量 kg/h | 5 | 8 | 8 | 8 | 15 | 25 | 25 | ||||||
| 过滤装置 | 板式初效 G4+ 袋式中效F7 | |||||||||||||
| 蒸发器类型 | 紫铜管套铝翅片 | |||||||||||||
| 重量 | kg | 526 | 571 | 654 | 715 | 1085 | 1195 | 1271 | ||||||
注：
1.如果空气处理段分段出厂，尺寸为各功能段长度之和；
2.制冷量标定工况：使用侧空气进口干球温度23℃，湿球温度17℃，冷凝器进风干球温度35℃；
3.加热量标定工况：蒸汽加热：蒸汽压力0.2Mpa，进风温度20℃；
4.性能参数若与铭牌不一致，以铭牌参数为准；
5.电极加湿器水的电导率不低于350μS/cm，低于此值需要非标评审；
