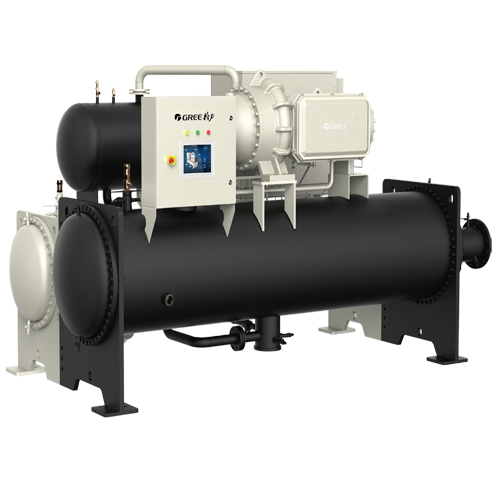

格力水冷中央空调：CC系列磁悬浮变频离心式水冷机组

磁悬浮变频系列格力水冷空调机组的节能性

磁悬浮轴承

压缩机采用磁悬浮轴承，转子在运行中处于悬浮状态，没摩擦损失，进一步降低机械损失。同时，压缩机实现了无油运行，制冷循环中没有了润滑油，避免了壳管式换热器中油膜覆盖在换热管上导致换热效率下降，减少了润滑油对于换热的影响；从而保证了产品在整个使用寿命周期上具有可持续性。

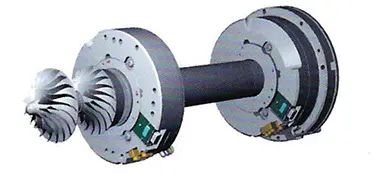

永磁同步电机直驱叶轮

CC系列格力磁悬浮变频离心式水冷空调压缩机采用高速永磁电机直接驱动叶轮，取消了增速齿轮和2个径向轴承，减小了机组的机械损失。

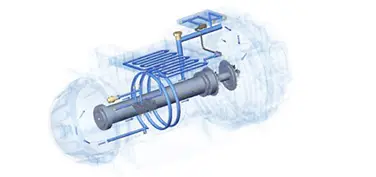

永磁同步电机

CC系列格力水冷中央空调的压缩机采用永磁同步变频电机，转子为磁体，电机谐波损耗小，电机效率高。电机采用封闭式结构，采用冷媒冷却，电机温度可控，可靠性高。

负荷调节机构

采用变频控制与导流叶片(IGV)控制方式有机结合，充分发挥两种控制方式的优点，达到很好的节能目的。通过变频来控制机组减载，同时自动优化压缩机运行频率，保证压缩机运行效率，降低机组能耗；当负荷低于25%，通过导流叶片开始关闭，调节压缩机冷量，另外，当压缩机运行在小负荷压比情况下，为了避免出现喘振，适当增加压缩机转速。

热交换器

热交换器采用换热铜管束，内、外壁经强化传热以得到优化。保证每根传热管在管板中胀管，管板上钻孔为三V槽孔，可有效保证密封质量，避免泄露。

蒸发器是满液式壳管换热器。均液板使制冷剂在整个壳体长度方向均匀分布，以得到良好的传热效果。

在管束的上方，用铝制分离网来防止将液态制冷剂带入压缩机。2～3个液位视镜安装在简体上，有助于制冷剂的正确充注。蒸发器壳程上安装有制冷剂安全阀。

冷凝器为卧式壳管式，在压缩机的排气口处安装有挡气板防止高速的制冷剂气流冲击管束，同时也起均流作用，提高冷凝器的传热效果。

冷凝器的底部有一个内置的过冷器，它为液态制冷剂提供高过冷度，从而提高机组的制冷量和能效。冷凝器的壳程安装有制冷剂安全阀。左右的水室可拆卸互换，设计压力是1.0MPa，可根据要求调整为1.6 MPa。

R134a制冷剂

专为R134a制冷剂设计，R134a为无氟制冷剂(ODP=O)，对臭氧层没有破坏作用，是型环保制冷剂。使用R134a的系统为正压，运行过程中没有不凝气体进入系统，系统清洁度高，无需额外添置负压机组必须的抽气回收装置，与负压设计的机组相比，机组结构紧凑，体积小，可减少机房占地面积。

稳定可靠

严格的测试

格力水冷中央空调离心机配件入厂前经筛选部门严格检验；换热器严格按压力容器相关标准设计，并按1．5倍工作压力进行试验；机组出厂前进行完善的性能测试和可靠性测试。

多重保护

CC系列格力磁悬浮变频离心式水冷空调压缩机低压保护、压缩机高压保护、排气高温保护、蒸发器房防冻保护、冷冻水水流开关保护、冷却水水流开关保护、缺逆相保护、电器元件温保护、电机绕组过热保护，轴承异常保护、各类通讯故障保护。

可靠的断电保护

CC系列格力离心式冷水机组在突然断电时，电机将切换到发电机模式，从而保持电容器充电，随后可以执行受控序列使转子安全减速，从而防止对组件造成损害。同时，压缩机备用陶瓷轴承里的径向轴承用来支持断电后压缩机的转子，防止转子与其他金属表面接触。

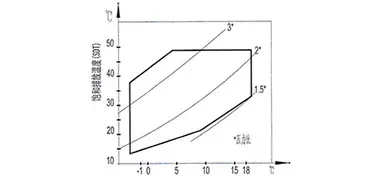

完善的喘振预防

机组通过实时监测压缩机的运行状态，计算判断后及时调整压缩机的转速，确保压缩机始终运行在安全区域内。

运动部件少，运行平稳

CC系列格力水冷中央空调离心机的压缩机采用高速电机直接驱动双叶轮，取消增速齿轮，整个制冷系统仅叶轮一个运动部件，从源头上提高了机组的可靠性。

机组压缩机采用磁悬浮轴承，转子在运行中处于悬浮状态，避免轴承的摩擦，没有结构性的振动，运转噪音低，轴承在机组使用年限内无需维护。同时，避免了润滑油的管理与控制，提高 了机组的可靠性。

运输

机组运输主要采用整体运输，整机外面采用保护罩，水管的接口处有封板密封。

水流开关

机组集成水流开关，水流开关为高精度的差压式水流开关，工作压力可达1．6MPa，安装于机组冷冻水和冷却水的进出口管路上，电源24V，单相50Hz。

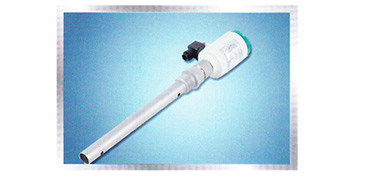

液位控制节流装置

采用UYB型液位计，可对冷凝器中的液位进行连续测量。脉冲数字式电容测量，采用导纳补偿技术，直接测量传感器的有效液位变化并转化为模拟线性的4～20mA的标准信号输出，直接与控制触摸屏连接，实现液位测量、显示与控制。

蒸发器以及低温部件保温

CC系列格力磁悬浮变频离心式水冷空调蒸发器、吸气管、冷媒流道等低温部件表面采用双层海绵保温。底层采用20mm厚的PE，表面使用20mm的发泡橡胶。总厚40mm的保温层可以保证机组良好的保温，机组表面不结露，同时机组保温材料具有良好的阻燃特性。

其它

格力CC系列水冷离心机组运行过程中，压缩机主轴悬浮与轴承无接触，运动部件无摩擦，因此其对基础的动载荷小，一般情况下无需增加额外的减震装置，如有使用要求，客户可以准备15～20mm厚的橡胶垫安装于机组钢底板下即可。

功能齐全，操作简便

智能处理故障

内置故障系统，可以根据实际情况给出问题的处理建议。

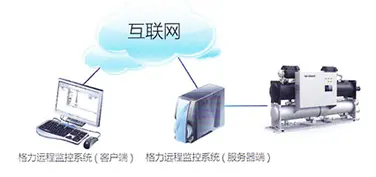

远程控制

内置标准楼宇自控协议(Modbus RTU)，可以实现对机组的远程控制。

运行数据记录

CC系列格力水冷空调离心机组系统内置运行数据记录，可显示运行趋势、主要数据，方便设备管理。

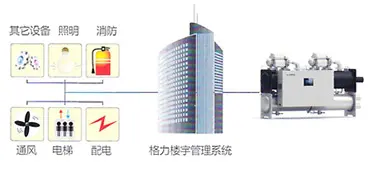

群控及楼宇控制

格力CC系列磁悬浮变频离心式水冷空调采用可靠的工业微机控制系统，智能的群控技术模块及楼宇通讯接口。

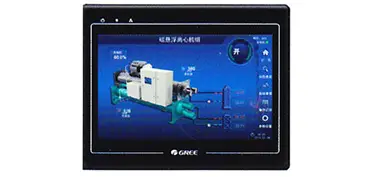

彩色触摸屏

格力CC系列水冷中央空调离心机采用界面友好的全中文触摸屏设计，采用文字、图像、表格和曲线等多种显示方式，可以实现对机组的监控和轻松控制，多角度记录和显示机组的运行状态、各传感器状态、各阀门状态以及运行参数，操作简单快捷。

工程适应性强

运行静音

CC系列格力磁悬浮变频离心式水冷空调整机噪音可至70c]B(A)，淹没于机房其它设备的噪声中。

无负荷调节

采用变频控制与导流叶片控制方式有机结合，充分发挥两种控制方式的优点，与实际负荷匹配。

启动电流小

机组启动电流2A，对电网的冲击小，不需要昂贵的启动柜，节省了用户投资。

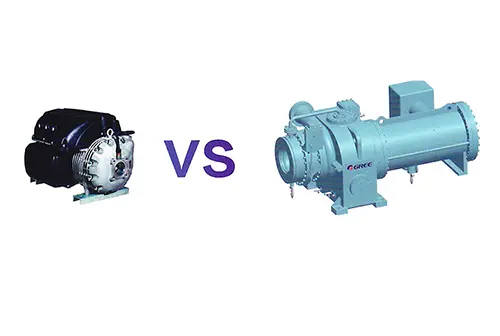

体积更小巧

CC系列格力磁悬浮变频离心式水冷空调压缩机体积与重量仅为相同冷量常规压缩机的20，变频器机载，节省占地面积。

注：与本公司C系列离心式冷水水冷同冷量机组比较

彩色触摸显示控制中心

控制精确、输出稳定

CC系列格力磁悬浮变频离心式水冷空调控制系统不但能根据冷水出水温度调节负荷，而且还能根据；令水进水温度的变化率来预测和补偿空调负荷的变化。可使机组调节负荷的速度快，出水温度稳定。当机组运行工况恶劣时，机组会调节自身的运行参数来继续运行，而不是采用频繁停机方式，满足用户的制；令需求。

权限分设，密码保安全

控制中心为操作者提供了安全访问密码，防止在未经许可的情况下改变设定值。访问别 分为两，分别是用户和厂家。开机和进入用户参数设定界面时需要输入用户密码，此密码由用户自行管理，便于修改；进入厂家参数界面时需要厂家密码，因厂家参数的更改都可能影响到机组运行的可靠性，此密码由专业的工程调试人员持有。

机组软加载，软停机功能

CC系列格力水冷空调的负荷瞬间变化时，机组控制系统通过容量控制和电流限制，控制机组逐步加载，避免机组频繁启停，运行稳定。

停机过程中，机组控制系统关小进口导叶(IGV)至预设值，然后才切断电机电源，可有效降低对机组冲击，并且，此时运行电流下降，可有效延长启动器的寿命。

宽屏清晰，触屏简易

机组触摸屏显示控制中心是可靠的微处理器控制系统，为用户提供了便捷、、可视化的操作界面，同时也具有实时监控、数据记录、安全保护等功能。该控制中心采用12″1024×768宽屏触摸。用户只需要触碰屏上的某个按钮即可执行相应的操作，画面显示清晰明了，人机交互性能优秀。另外用户可以根据需要自行选择中文、英语2种界面操作语言。

CC系列格力水冷空调机组参数尺寸

以下为格力 CC 系列磁悬浮变频水冷中央空调部分型号技术参数，涵盖 100-1100RT 冷量范围机组的能效比、水流量、安装尺寸等核心数据。如需获取定制化报价、专业安装服务或设计选型指导，可点击以下链接：预约报价 | 安装服务 | 设计选型知识，快速获取解决方案。了解更多格力水冷空调 CC 系列磁悬浮变频技术细节与工程案例，可点击页面底部【在线咨询】或拨打贵宾热线。
