LSH系列格力地源热泵中央空调机组｜技术解析

格力LSH系列地源热泵产品特性

无污染，占地小

格力地源热泵供热时不需要锅炉，避免了锅炉燃烧过程中产生的排烟污染；机组制冷时不需要冷却塔，避免了冷却塔的噪音污染以及霉菌滋生。

小流量设计，节水节能

LSH系列空调采用大温差小流量设计，节约地下水用量，同时节省水泵能耗。

采用满液式蒸发方式，换热效率更高

• 蒸发器中的制冷剂分布更均匀，温度场优化换热效率更高。
• 满液式蒸发器，提高了机组的蒸发温度，提升了机组的换热效率。
• 通过与高性能高可靠性的螺杆压缩机的搭配，提升了机组的制冷量和能效比。
• 热回收时利用制冷产生的余热制取热水，能源利用效率更高，减少了能源消耗和对环境的热污染。
• 热回收器内采用换热铜管，抗腐蚀性能强，生活热水更清洁，更卫生。

更精准的节流控制

• 自动计算能效比值，并快速调节实际值，按需输出进一步优化控制逻辑。
• 电子膨胀阀更精确地调节制冷流量及蒸发器液位的变化。
• 机组的部分负荷效率始终保持良好，运行范围更宽。

严格实验流程，更安全可靠

• LSH系列地源热泵中央空调在线检测时，通过在线检测系统（合肥机械研究所研制的，具有条形码管理系统以及采用电脑自动检测及判定的大型在线检测系统）的在线检测。
• 严格按照GB/T19409等的要求执行。

精准的容量调节设置

• LSH系列空调机组可根据用户需求进行多级容量调节。
• 无滑阀调节强制输气，与实际负荷匹配。

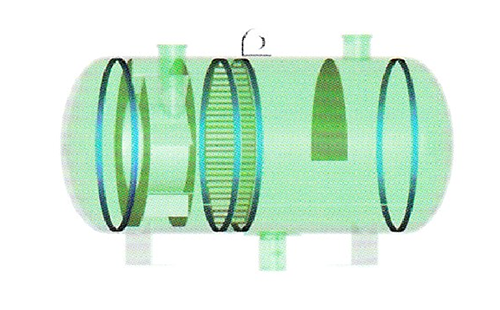

高效率油分离器，更高的油分率

LSH系列空调机组的油分效率直接影响机组的能效比和机组运行的可靠性，格力系统设计油分离器采用卧式结构，降低机组高度；采用旋风、惯性碰撞、自然沉降、吸附分离等综合手段，油分效率更高。

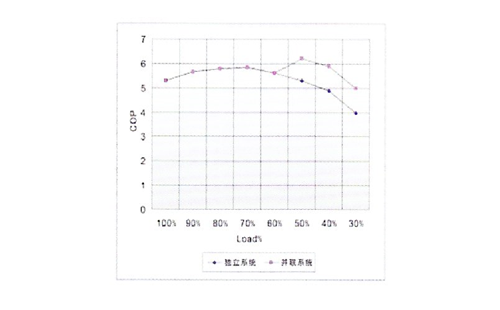

双机并联系统，综合能效比更高

冷水机组常年运行时，大部分时间在低负荷运行，采用双压缩机系统共用一个制冷剂回路，在部分负荷运行时效率更高。多机头机组均设置压缩机吸排气隔离阀．其中一台压缩机需要维修时．不影响其他压缩机运行。

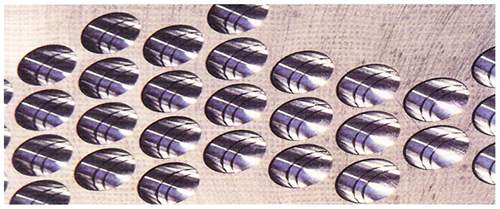

双槽管板孔

格力设计的双槽管扳孔改善结合的结构完整，有效的减少泄漏机会。

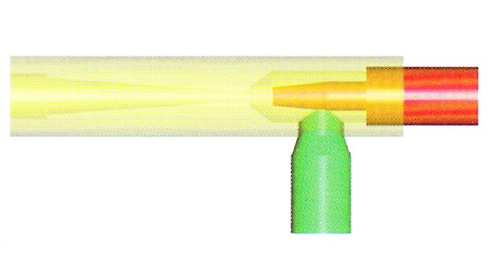

引射器辅助回油，更可靠的回油

LSH系格力螺杆式地源热泵空调机组的引射器是一个重要的辅助回油装置，引射效果直接决定了运行的可靠性。针对不同的引射方式，建立引射理论模型，并进行数值模拟。当机组在恶劣回油工况运行，引射器会自动打开，确保机组回油可靠。

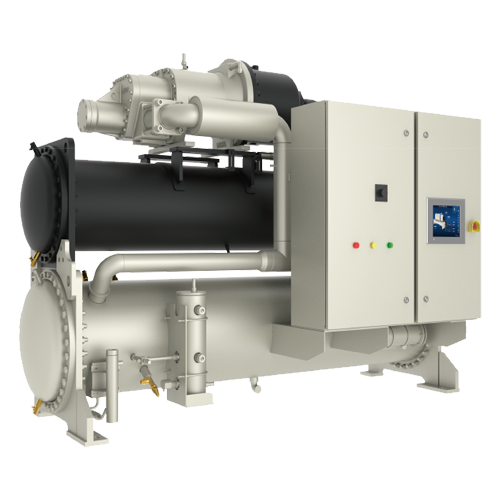

机械特性

压缩机

格力LSH系列地源热泵空调机组选用半封闭整体式双螺杆压缩机，稳定可靠。

• 型线：优化开发的型线设计，高硬度，高边缘线速度，降低轴向轴承压力；
• 电机流道优化设计：提高电机冷却效果，降低电机流道压降；
• 长寿命轴承：品牌轴际，坚固耐用，双轴向轴承，坚固耐用；
• 优化油路设计：三油分离器，长寿命高精度油过滤器。

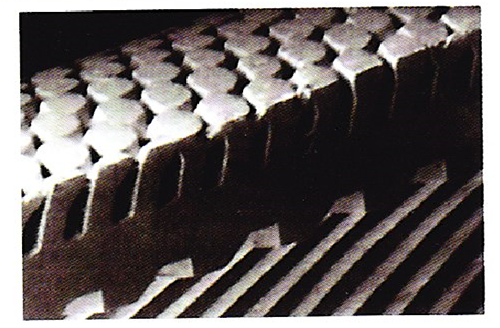

热交换器

壳体:蒸发器和冷凝器壳体选用压力容器专业钢管或者使用压力容器专业钢板卷制而成。

冷凝器:壳管式热交换器。在进气口设有排气挡板，防止高速排气气体直接冲击换热管，合理分布制冷剂流场，提供效率。热交换器顶部设有制冷剂充注阀。

蒸发器:壳管式满液热交换器。在换热器底部设有均液装置，以便制冷剂均匀分布在热交换器中，与换热管充分换热，提高换热效率。热交换器顶部设有制冷剂充注阀。

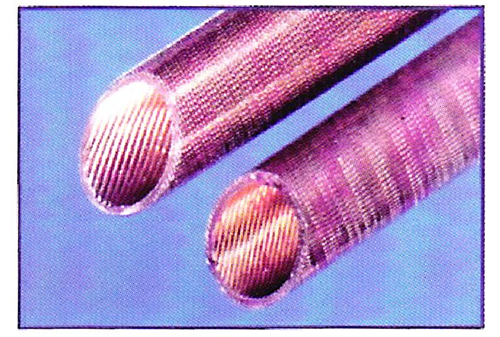

换热管:采用Turbo—B和Turbo—C换热管，内外壁强化传热，胀管密封性好，且可单更换，方便维修。管外径19.05mm(3/4)，采用紫铜合金。

智能控制中心

LSH系列地源热泵空调的大屏幕液晶显示屏和6个轻触式按键组成的智能控制中心，显示了冷水机组及水系统各参数状态，智能控制程序和多重保护确保机组安全稳定工作。

水流开关

压差式水流开关能有效防止水系统中杂质对其造成破坏，提高机组可靠性。

减振装置

LSH系列地源热泵标配8个50mm厚丁腈橡胶减振，现场安装在栅组基脚与安装基础中间。

机组保温

机组出厂前已做好保温工作，采用PE以及发泡橡胶保温，保温材料贴在蒸发器壳体、管板、水室和吸气管、液管(必要处)，起防结露和保温作用。

油漆

油漆使用墨绿丙烯酸聚氨酯面漆，防生锈和腐蚀。

规范和标准

整机标准：GB/T19409《水(地)源热泵机组》

容器标准：《制冷装置用压力容器》TSG R0004—2009《固定式压力容器安全技术监察规程》

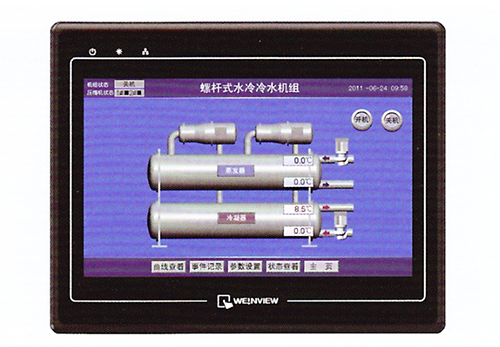

彩色触摸屏智能控制中心（用户选配项）

LSH系列格力地源热泵中央空调采用友善屏幕的液晶显示，可视化操作，界面直观。

机组状态：电源、运行、故障指示。

显示项目：冷冻水进、出水温度；冷却水进、出水温度；吸排气温度；蒸发压力；冷凝压力；压缩机启动次数；压缩机累计运行时间；接触器状态；电磁阀状态；水温设定值

彩色触摸屏提供状态参数曲线，历史时间记录。

提供中英文界面切换功能，满足不同需求。

主页界面

主页为主要控制界面，显示基本的系统及控制信息，如系统时间、机组的运行状态(关机、运行)、冷冻进出水温度、冷却水进出水温度以及压缩机开启状态。当压缩机或水泵状态由停止变为运行时，其标识颜色将由黑色变为绿色。主界面还显示机组联网状态、是否有故障产生。在用户开机时需要密码，通过主界面可以进入其他四个界面，分别为："参数设置"、"参数查看"、"曲线查看"、"事件记录"。

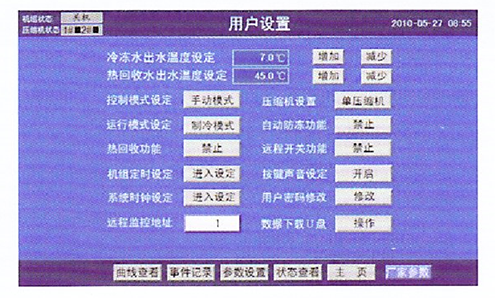

参数设置界面

LSH系列空调机组控制器的"参数设置"界面进入需要用户密码，供用户进行参数没定，设定内容包括：

系统时钟设定、控制模式设定(定时模式、手动模式）、压缩机设置，自动防冻功能设置、热回收功能，运行模式设置、定时时间设置、冷冻出水设定温度(制冷模式)、热水出水温度设定(制热模式)、热回收出水设置温度(热回收机组)、远程开关功能、用户密码修改、数据下载U盘等功能设置。

格力彩色触摸屏智能控制中心使用控制系统，由工厂生产、测试和安装。

参数查看界面"参数查看"界面提供更为详细的机组运行信息，包括：

1、显示开关状态：使用侧水泵状态；热源侧水泵状态；冷却塔风机状态；热回收水泵状态(热回收机型)；交流接触器状态；回油电磁阀状态；引射电磁阀状态；油平衡电磁阀状态。

2、显示模拟状态：冷冻水进水温度；冷冻水出水温度；冷却水进水温度；冷却水出水温度；热回收出水温度(热回收机型)；防冻温度；吸气温度；排气温度；蒸发压力；冷凝压力；油压压力(热泵机组)；电子膨胀阀开度。

曲线查看界面

格力地源热泵中央空调用曲线显示的方式直观显示机组的关键参数运行状态。曲线记录分为当前曲线记录和历史曲线记录，当前曲线记录用于记录触摸屏上电以来的曲线数据，当触摸屏掉电后，当前曲线记录不再显示前的曲线数据。若要查看这些数据，可以在历史曲线记录中查看。历史曲线记录，记录机组的运行数据，可以掉电保存。

事件记录界面

轻触菜单栏中"事件记录"进入事件记录查看界面，该界面提供用户详细的机组运行故障以及压缩机开启等事件。事件记录分为当前事件记录、历史事件记录。当前事件记录显示触摸屏上电以来的事件信息，当触摸屏重启后，当前事件记录不再显示前的事件信息。但这些事件信息保存在历史事件记录中，可在历史事件记录中查看；

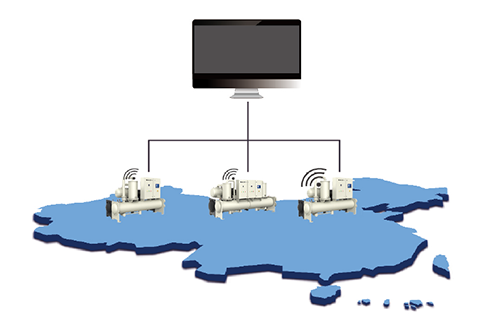

远程智能服务中心（用户选配项）

格力远程智能服务中心是一个的售后服务平台，能够提供故障预警、运行诊断、运行数据统计分析、维护保养提醒等服务，减少用户的保养维修费用，延长机组的使用寿命。

远程智能服务以格力的专业团队为支撑，集通讯技术、计算机软件技术于一体，能够对中央空调机组的运行数据进行远程采集和远程分析．及时为用户提供机组日常维护保养信息，并能在机组产生故障时及时报警。改善了中央空调机组多、管理分散、人机交互差等经济性及安全运行问题，为用户提供更省力、省心、省钱的中央空调服务。

格力远程智能服务中心5大功能

故障快速处理：24小时值班的远程智能服务中心能够几秒知晓出现故障机组，在30分钟内做出相应反馈，降低用户的损失。

维保短信提醒：远程智能服务中心会实时监测机组运行状态，提醒用户在特定的时期对设备进行相应的维护保养，保证空调机组在状态下运行。

运行数据记忆：数据记忆功能能够查看以往运行数据和故障记录，根据机组以往的运行数据和故障记录，快速判断出机组的故障。

远程数据查看：远程智能服务可以利用网络，将分布于各地的格力中央空调进行集中数据查看，查看各机组的实时运行状态。

机组故障预防：远程智能服务系统通过分析机组的实时数据，能够自动预判断机组是否存在某种发生故障的风险，并提示工程师。

制造实力

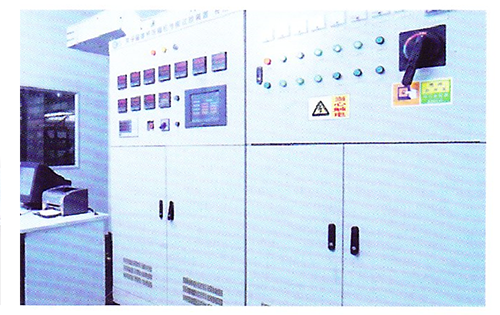

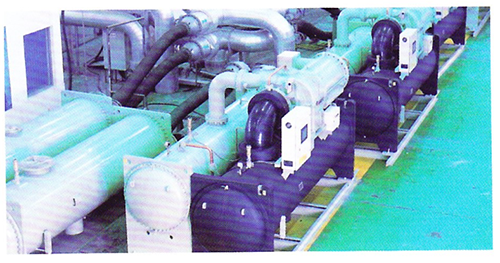

大型在线检测平台

公司拥有大型在线检测试验台(合肥通用机械研究院研制)，严格按照GB/T19409等的要求执行，测试能力达8800kW，每台地源热泵空调机组出厂前均经过了严格的全性能测试，以确保出厂机组的可靠性。

性能试验平台

机组的性能试验测试平台，采用计算机自动控制系统，可自动测量、记录压缩机运行过程中参数，及时反馈机组运行中的细微变化。

LSH系列格力地源热泵中央空调机组参数尺寸
