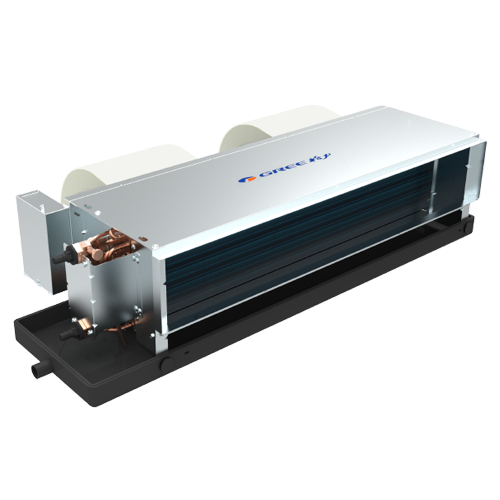

H系列格力卧式暗装风机盘管空调技术特点与安装规范

格力 H 系列卧式暗装风机盘管空调包含10种风量，具备多场景适配性，提供 12Pa、30Pa、50Pa 静压系列及加长水盘、回风箱一体式等机型。机组采用错相位涡舌技术，单风机降噪 2-3dB (A)，搭配大直径离心风机提升抗静压能力；机组高度仅228mm，配备一体成型V型接水盘，支持左右式快速互换安装；扩展功能含微静电除尘器（PM2.5 净化率≥92%）、TiO2 光触媒杀菌器，适用于商场、公共建筑等商用环境。

一、格力H 系列卧式暗装风机盘技术优势

低噪静音、舒适宁静

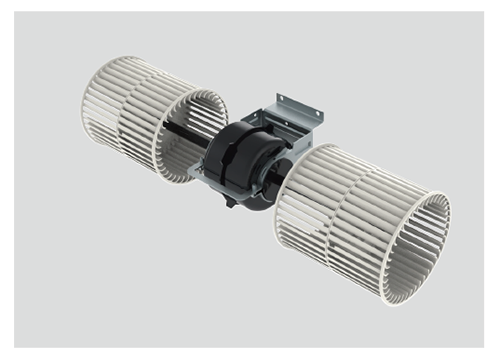

采用错相位涡舌技术，减弱蜗壳出口处扩流涡旋形成，单风机降噪2~3dB(A)，整机噪音更低。

采用大直径强前向叶型离心风机，提升风量同时增强抗静压能力，塑料蜗壳产品增加50Pa 高静压系列。

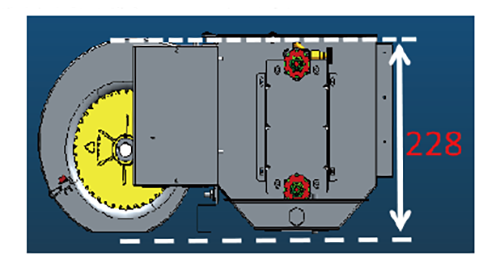

整机高度228mm

壳体小型化：结构紧凑，尺寸精益，整机高度228mm。

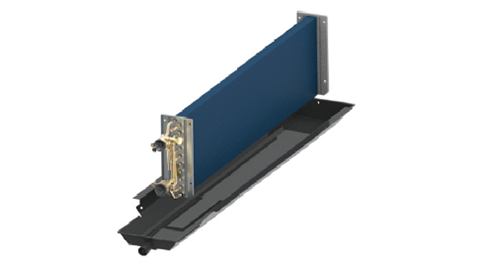

V 型接水盘：一体成型、无焊缝、焊点，避免漏水隐患；排水凹槽模压成型设计，排水顺畅，通过跌落、堆码、振动、凝露、凝结水排除等多重测试验证。

因地制宜、灵活安装

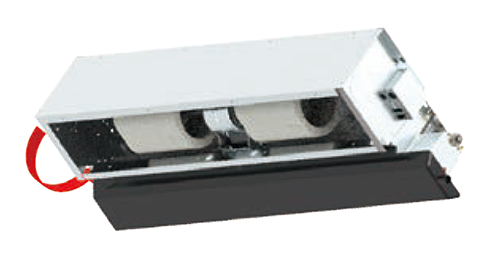

左右式精简互换：无需拆装风机、盖板、出风边板等零部件，步骤极简，左右互换时间缩短50%

吊挂孔灵活选用：可兼容M8、M10 规格吊挂丝杆

回风箱灵活选配：可选下回风和后回风两种安装方式，工程安装更加灵活多变，满足不同用户需求

系列齐全、配件丰富

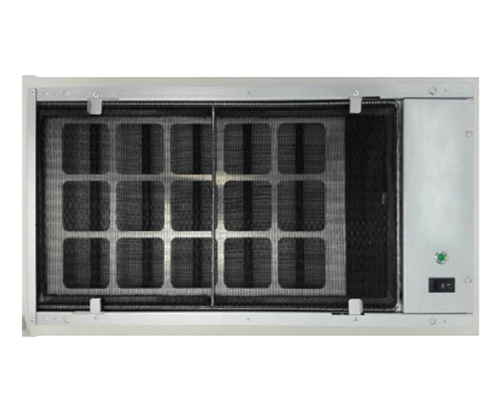

可选配微静电除尘器，薄尺寸集尘模块设计，PM2.5 一次通过净化率≥ 92%；

可选配TiO2 光触媒杀菌器，采用插入式灵动结构，全截面光触媒，对空气进行深度净化；

可选配多样式温控器，远程智控，触摸液晶大屏显示。

格力风机盘管空调安装注意事项

机组位置与环境

请避开有油雾的地方 ( 如厨房 )，否则塑料零件会老化、脱落或造成漏水。

请避开产生腐蚀性、可燃性气体的地方。

安装使用吊杆螺栓时，检查安装位置是否能承受机组的4倍重量，若不保险，在安装机组前应加固。

风机盘管吊装时应保持水平位置，吊装只允许承受本身重量，不得承受风管、水管及其他物体的外力。

电气安装

电气安装必须由专业人士按标准、当地法律、规章进行。

机组必须可靠接地，符合相关要求。

现场接线时请以机身所贴线路图为准。

机组安装要求：

1）安装前应仔细阅读设备随机《使用说明书》，注意清洗设备进出水管，用户水泵进口处需安装过滤器，以免异物堵塞阀门。

2）进、回水管连接时不能用力过猛，并应采用生料带密封，不得有渗漏现象发生。

3）管道必须加保温层，以免夏季使用时产生凝露水，进、回水管应加装阀门。

4）凝露水管应保持畅通，留好排水坡度。

5）使用本产品时应在回风处安装过滤器，并定期清洗，以免影响正常的换热效果。

6）风机盘管初次运行时，必须打开回水管上的放气阀，排净盘管内的空气，待有水流出再关闭气阀。

7）使用冷水应不低于5℃，热水不高于80℃，并要求水质清洁。机组运行2 至3 年应进行保养，用化学方法清除盘管内水垢，以保持机组的换热性能。

格力卧式暗装风机盘管机组参数尺寸

FP-_WA/H		规格	34	51	68	85	102	119	136	170	204	238
性能	风量高	m3/h	350	520	710	870	1050	1190	1420	1700	2040	2380
	风量中		270	410	520	680	850	1020	1190	1360	1700	1850
	风量低		190	263	360	450	525	700	730	850	1050	1250
	供冷	kW	1.85	2.95	3.6	4.5	5.4	6.3	7.2	9.3	10.8	12.6
	显冷	kW	1.33	2	2.75	3.5	3.9	4.5	5.5	6.5	7.9	8.8
	供热	kW	3.45	5.3	6.5	8	9.5	10.8	12.2	15.2	18	21
	水流量	L/s	0.1	0.14	0.18	0.21	0.26	0.3	0.36	0.42	0.53	0.61
	水阻力	kPa	10	30	20	30	40	40	34	40	37	50
噪音	12pa	高	36	35.5	39.5	43	45	45	45	47	50	52
		中	29	26.5	33	35	41	42.5	41	41.5	43.5	48
		低	23	20.5	23	27	33	34	30	32	34	37
	30pa	高	35	37	40.5	41	42	43.5	42	45	45	49
		中	29	30	35	36	38.5	39	36	40	39	44
		低	23	26	29	30	31	31	27	30	30	37
	50pa	高	38	39.5	43	42.5	45	45	46	49	50	50
		中	32	34	38.5	39	39	40	41	44	45	46
		低	26	29	29	33	32	32	33	35	36	38
功率	12pa	高	36	39	60	72	93	107	128	147	183	221
	30pa	高	41	54	70	84	104	121	148	168	206	245
	50pa	高	48	60	81	97	114	131	169	200	243	291
盘管	型式		铜管、百叶窗翅片
盘管	工作压力		≤ 1.6MPa
电机	型式		电容器启动
	数量		1						2
	电源		220V ～ 50Hz
风机	型式		前向多翼低噪声离心风机
风机	数量		1	2					3		4
接管	进水		Rc3/4（内螺纹）
	出水		Rc3/4（内螺纹）
	冷凝水		R23/4（外螺纹）
净重	无回风箱	kg	8.4	10.8	11.5	12	13	15	19.5	22	24	26
