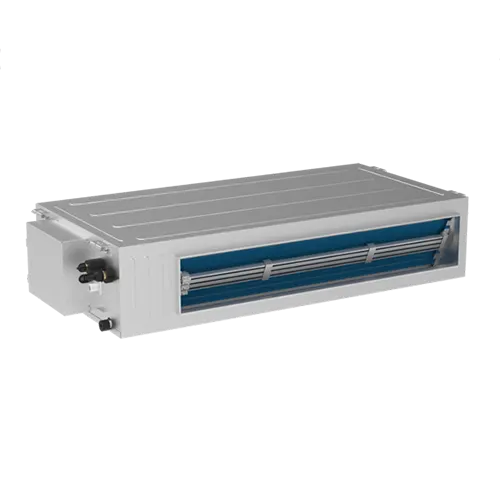

格力空调SDE 系列中静压风管式室内机：5.6-20.0kW

格力SDE系列中静压风管式室内机，冷量范围为5.6-20.0kw共12种冷量可供选择；机外静压可达80Pa，满足商用场合远距离送风的需求；根据是否带电辅及冷凝水泵提供四种机型可选，设计施工更加便捷。

格力空调SDE系列风管式室内机组特点

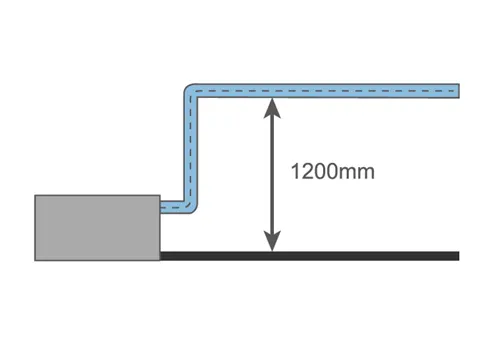

选配1200mm 冷凝水提升水泵

冷凝水提升水泵排水提升高度可达1200mm，可灵活调整机组纵向安装高度，工程适应性高。

直流电机设计，节能低噪运行

采用直流无刷电机，运行更低噪，节能效果更好。

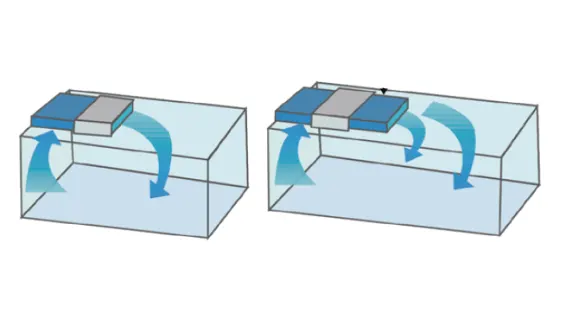

多档静压可调

多档静压可调，静压可达80Pa，可根据房间实际情况调整送风距离。

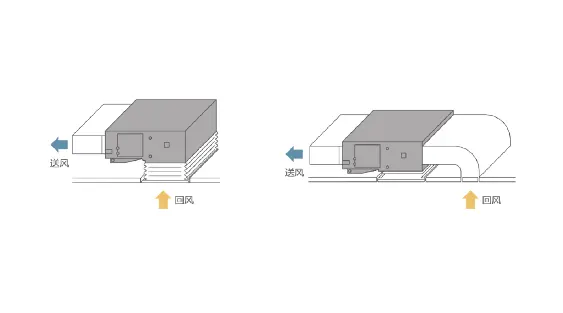

安装灵活多样

根据建筑和使用需求，灵活选择不同的回风方式和送风静压。

格力空调SDE系列风管式室内机参数

带电辅热带水泵型室内机参数

型号	制冷量	制热量	耗电量	电辅加热	循环风量 (H/M/L)	噪音 (H/M/L)	标准静压	机外静压	电源	连接管 (mm)		排水管 ( 外径× 壁厚)	外形尺寸 (宽×深×高)	净重 ( 主体)
型号	kW	kW	W	kW	m3/h	dB(A)	Pa	Pa	电源	气管	液管	mm	mm	kg
GMV-ND56PMS/A1	5.60	6.30	95	1.70	1100/900/700	37/34/31	50	0~80	220V~ 50Hz	Φ15.9	Φ9.52	Φ25×2.5	900×655×260	30
GMV-ND63PMS/A1	6.30	7.10	95	1.70	1100/900/700	37/34/31	50	0~80		Φ15.9	Φ9.52	Φ25×2.5	900×655×260	30
GMV-ND71PMS/A1	7.10	8.00	95	1.70	1100/900/700	37/34/31	50	0~80		Φ15.9	Φ9.52	Φ25×2.5	900×655×260	30
GMV-ND80PMS/A1	8.00	9.00	100	1.75	1100/900/700	37/34/31	50	0~80		Φ15.9	Φ9.52	Φ25×2.5	900×655×260	31
GMV-ND90PMS/A1S	9.00	10.00	110	3.10	1700/1500/1100	40/36/32	50	0~80	380V 3N~50Hz	Φ15.9	Φ9.52	Φ25×2.5	1340×655×260	45
GMV-ND100PMS/A1S	10.00	11.20	110	3.10	1700/1500/1100	40/36/32	50	0~80		Φ15.9	Φ9.52	Φ25×2.5	1340×655×260	45
GMV-ND112PMS/A1S	11.20	12.50	120	3.10	1700/1500/1100	40/36/32	50	0~80		Φ15.9	Φ9.52	Φ25×2.5	1340×655×260	45
GMV-ND125PMS/A1S	12.50	14.00	170	3.30	2000/1700/1400	42/40/37	50	0~80		Φ15.9	Φ9.52	Φ25×2.5	1340×655×260	45
GMV-ND140PMS/A1S	14.00	16.00	170	3.30	2000/1700/1400	42/40/37	50	0~80		Φ15.9	Φ9.52	Φ25×2.5	1340×655×260	45
GMV-ND160PMS/A1S	16.00	18.00	280	3.69	2340/1900/1650	42/40/38	50	0~100		Φ19.05	Φ9.52	Φ25×2.5	1400×700×300	57
GMV-ND180PMS/A1S	18.00	20.00	395	3.69	2500/2000/1750	46/43/40	50	0~100		Φ19.05	Φ9.52	Φ25×2.5	1400×700×300	60
GMV-ND200PMS/A1S	20.00	22.40	500	3.69	3000/2500/2250	49/46/43	50	0~100		Φ19.05	Φ9.52	Φ25×2.5	1400×700×300	60

无电辅热带水泵型室内机参数

型号	制冷量	制热量	耗电量	电辅加热	循环风量 (H/M/L)	噪音	标准静压	机外静压	电源	连接管 (mm)		排水管 ( 外径× 壁厚)	外形尺寸 (宽×深×高)	净重 ( 主体)
	制冷量	制热量	耗电量	电辅加热	循环风量 (H/M/L)	噪音	标准静压	机外静压		连接管 (mm)		排水管 ( 外径× 壁厚)	外形尺寸 (宽×深×高)	净重 ( 主体)
	kW	kW	W	kW	m3/h	dB(A)	Pa	Pa		气管	液管	mm	mm	kg
	kW	kW	W	kW	m3/h	dB(A)	Pa	Pa		气管	液管	mm	mm	kg
GMV-NDR56PMS/A1	5.60	6.30	95	/	1100/900/700	37/34/31	50	0~80	220V~ 50Hz	Φ15.9	Φ9.52	Φ25×2.5	900×655×260	29.5
GMV-NDR56PMS/A1	5.60	6.30	95	/	1100/900/700	37/34/31	50	0~80		Φ15.9	Φ9.52	Φ25×2.5	900×655×260	29.5
GMV-NDR63PMS/A1	6.30	7.10	95	/	1100/900/700	37/34/31	50	0~80		Φ15.9	Φ9.52	Φ25×2.5	900×655×260	29.5
GMV-NDR63PMS/A1	6.30	7.10	95	/	1100/900/700	37/34/31	50	0~80		Φ15.9	Φ9.52	Φ25×2.5	900×655×260	29.5
GMV-NDR71PMS/A1	7.10	8.00	95	/	1100/900/700	37/34/31	50	0~80		Φ15.9	Φ9.52	Φ25×2.5	900×655×260	29.5
GMV-NDR71PMS/A1	7.10	8.00	95	/	1100/900/700	37/34/31	50	0~80		Φ15.9	Φ9.52	Φ25×2.5	900×655×260	29.5
GMV-NDR80PMS/A1	8.00	9.00	100	/	1100/900/700	37/34/31	50	0~80		Φ15.9	Φ9.52	Φ25×2.5	900×655×260	30.5
GMV-NDR80PMS/A1	8.00	9.00	100	/	1100/900/700	37/34/31	50	0~80		Φ15.9	Φ9.52	Φ25×2.5	900×655×260	30.5
GMV-NDR90PMS/A1	9.00	10.00	110	/	1700/1500/1100	40/36/32	50	0~80		Φ15.9	Φ9.52	Φ25×2.5	1340×655×260	43.5
GMV-NDR90PMS/A1	9.00	10.00	110	/	1700/1500/1100	40/36/32	50	0~80		Φ15.9	Φ9.52	Φ25×2.5	1340×655×260	43.5
GMV-NDR100PMS/A1	10.00	11.20	110	/	1700/1500/1100	40/36/32	50	0~80		Φ15.9	Φ9.52	Φ25×2.5	1340×655×260	43.5
GMV-NDR100PMS/A1	10.00	11.20	110	/	1700/1500/1100	40/36/32	50	0~80		Φ15.9	Φ9.52	Φ25×2.5	1340×655×260	43.5
GMV-NDR112PMS/A1	11.20	12.50	120	/	1700/1500/1100	40/36/32	50	0~80		Φ15.9	Φ9.52	Φ25×2.5	1340×655×260	43.5
GMV-NDR112PMS/A1	11.20	12.50	120	/	1700/1500/1100	40/36/32	50	0~80		Φ15.9	Φ9.52	Φ25×2.5	1340×655×260	43.5
GMV-NDR125PMS/A1	12.50	14.00	170	/	2000/1700/1400	42/40/37	50	0~80		Φ15.9	Φ9.52	Φ25×2.5	1340×655×260	43.5
GMV-NDR125PMS/A1	12.50	14.00	170	/	2000/1700/1400	42/40/37	50	0~80		Φ15.9	Φ9.52	Φ25×2.5	1340×655×260	43.5
GMV-NDR140PMS/A1	14.00	16.00	170	/	2000/1700/1400	42/40/37	50	0~80		Φ15.9	Φ9.52	Φ25×2.5	1340×655×260	43.5
GMV-NDR140PMS/A1	14.00	16.00	170	/	2000/1700/1400	42/40/37	50	0~80		Φ15.9	Φ9.52	Φ25×2.5	1340×655×260	43.5
GMV-NDR160PMS/A1	16.00	18.00	280	/	2340/1900/1650	42/40/38	50	0~100		Φ19.05	Φ9.52	Φ25×2.5	1400×700×300	56
GMV-NDR160PMS/A1	16.00	18.00	280	/	2340/1900/1650	42/40/38	50	0~100		Φ19.05	Φ9.52	Φ25×2.5	1400×700×300	56
GMV-NDR180PMS/A1	18.00	20.00	395	/	2500/2000/1750	46/43/40	50	0~100		Φ19.05	Φ9.52	Φ25×2.5	1400×700×300	59
GMV-NDR180PMS/A1	18.00	20.00	395	/	2500/2000/1750	46/43/40	50	0~100		Φ19.05	Φ9.52	Φ25×2.5	1400×700×300	59
GMV-NDR200PMS/A1	20.00	22.40	500	/	3000/2500/2250	49/46/43	50	0~100		Φ19.05	Φ9.52	Φ25×2.5	1400×700×300	59
GMV-NDR200PMS/A1	20.00	22.40	500	/	3000/2500/2250	49/46/43	50	0~100		Φ19.05	Φ9.52	Φ25×2.5	1400×700×300	59

带电辅热无水泵型室内机参数

型号	制冷量	制热量	耗电量	电辅加热	循环风量 (H/M/L)	噪音 (H/M/L)	标准静压	机外静压	电源	连接管 (mm)		排水管 ( 外径× 壁厚)	外形尺寸 (宽×深×高)	净重 ( 主体)
型号	kW	kW	W	kW	m3/h	dB(A)	Pa	Pa	电源	气管	液管	mm	mm	kg
GMV-ND56PM/A1	5.60	6.30	95	1.70	1100/900/700	37/34/31	50	0~80	220V~ 50Hz	Φ15.9	Φ9.52	Φ25×2.5	900×655×260	29.5
GMV-ND63PM/A1	6.30	7.10	95	1.70	1100/900/700	37/34/31	50	0~80		Φ15.9	Φ9.52	Φ25×2.5	900×655×260	29.5
GMV-ND71PM/A1	7.10	8.00	95	1.70	1100/900/700	37/34/31	50	0~80		Φ15.9	Φ9.52	Φ25×2.5	900×655×260	29.5
GMV-ND80PM/A1	8.00	9.00	100	1.75	1100/900/700	37/34/31	50	0~80		Φ15.9	Φ9.52	Φ25×2.5	900×655×260	30.5
GMV-ND90PM/A1S	9.00	10.00	110	3.10	1700/1500/1100	40/36/32	50	0~80	380V 3N~50Hz	Φ15.9	Φ9.52	Φ25×2.5	1340×655×260	44
GMV-ND100PM/A1S	10.00	11.20	110	3.10	1700/1500/1100	40/36/32	50	0~80		Φ15.9	Φ9.52	Φ25×2.5	1340×655×260	44
GMV-ND112PM/A1S	11.20	12.50	120	3.10	1700/1500/1100	40/36/32	50	0~80		Φ15.9	Φ9.52	Φ25×2.5	1340×655×260	44
GMV-ND125PM/A1S	12.50	14.00	170	3.30	2000/1700/1400	42/40/37	50	0~80		Φ15.9	Φ9.52	Φ25×2.5	1340×655×260	44
GMV-ND140PM/A1S	14.00	16.00	170	3.30	2000/1700/1400	42/40/37	50	0~80		Φ15.9	Φ9.52	Φ25×2.5	1340×655×260	44
GMV-ND160PM/A1S	16.00	18.00	280	3.69	2340/1900/1650	42/40/38	50	0~100		Φ19.05	Φ9.52	Φ25×2.5	1400×700×300	57
GMV-ND180PM/A1S	18.00	20.00	395	3.69	2500/2000/1750	46/43/40	50	0~100		Φ19.05	Φ9.52	Φ25×2.5	1400×700×300	60
GMV-ND200PM/A1S	20.00	22.40	500	3.69	3000/2500/2250	49/46/43	50	0~100		Φ19.05	Φ9.52	Φ25×2.5	1400×700×300	60

无电辅热无水泵型室内机参数

型号	制冷量	制热量	耗电量	电辅加热	循环风量 (H/M/L)	噪音	标准静压	机外静压	电源	连接管 (mm)		排水管 ( 外径× 壁厚)	外形尺寸 (宽×深×高)	净重 ( 主体)


	kW	kW	W	kW	m3/h	dB(A)	Pa	Pa		气管	液管	mm	mm	kg


GMV-NDR56PM/A1	5.60	6.30	95	/	1100/900/700	37/34/31	50	0~80	220V~ 50Hz	Φ15.9	Φ9.52	Φ25×2.5	900×655×260	29
GMV-NDR56PM/A1	5.60	6.30	95	/	1100/900/700	37/34/31	50	0~80		Φ15.9	Φ9.52	Φ25×2.5	900×655×260	29
GMV-NDR63PM/A1	6.30	7.10	95	/	1100/900/700	37/34/31	50	0~80		Φ15.9	Φ9.52	Φ25×2.5	900×655×260	29
GMV-NDR63PM/A1	6.30	7.10	95	/	1100/900/700	37/34/31	50	0~80		Φ15.9	Φ9.52	Φ25×2.5	900×655×260	29
GMV-NDR71PM/A1	7.10	8.00	95	/	1100/900/700	37/34/31	50	0~80		Φ15.9	Φ9.52	Φ25×2.5	900×655×260	29
GMV-NDR71PM/A1	7.10	8.00	95	/	1100/900/700	37/34/31	50	0~80		Φ15.9	Φ9.52	Φ25×2.5	900×655×260	29
GMV-NDR80PM/A1	8.00	9.00	100	/	1100/900/700	37/34/31	50	0~80		Φ15.9	Φ9.52	Φ25×2.5	900×655×260	30
GMV-NDR80PM/A1	8.00	9.00	100	/	1100/900/700	37/34/31	50	0~80		Φ15.9	Φ9.52	Φ25×2.5	900×655×260	30
GMV-NDR90PM/A1	9.00	10.00	110	/	1700/1500/1100	40/36/32	50	0~80		Φ15.9	Φ9.52	Φ25×2.5	1340×655×260	42.5
GMV-NDR90PM/A1	9.00	10.00	110	/	1700/1500/1100	40/36/32	50	0~80		Φ15.9	Φ9.52	Φ25×2.5	1340×655×260	42.5
GMV-NDR100PM/A1	10.00	11.20	110	/	1700/1500/1100	40/36/32	50	0~80		Φ15.9	Φ9.52	Φ25×2.5	1340×655×260	42.5
GMV-NDR100PM/A1	10.00	11.20	110	/	1700/1500/1100	40/36/32	50	0~80		Φ15.9	Φ9.52	Φ25×2.5	1340×655×260	42.5
GMV-NDR112PM/A1	11.20	12.50	120	/	1700/1500/1100	40/36/32	50	0~80		Φ15.9	Φ9.52	Φ25×2.5	1340×655×260	42.5
GMV-NDR112PM/A1	11.20	12.50	120	/	1700/1500/1100	40/36/32	50	0~80		Φ15.9	Φ9.52	Φ25×2.5	1340×655×260	42.5
GMV-NDR125PM/A1	12.50	14.00	170	/	2000/1700/1400	42/40/37	50	0~80		Φ15.9	Φ9.52	Φ25×2.5	1340×655×260	42.5
GMV-NDR125PM/A1	12.50	14.00	170	/	2000/1700/1400	42/40/37	50	0~80		Φ15.9	Φ9.52	Φ25×2.5	1340×655×260	42.5
GMV-NDR140PM/A1	14.00	16.00	170	/	2000/1700/1400	42/40/37	50	0~80		Φ15.9	Φ9.52	Φ25×2.5	1340×655×260	42.5
GMV-NDR140PM/A1	14.00	16.00	170	/	2000/1700/1400	42/40/37	50	0~80		Φ15.9	Φ9.52	Φ25×2.5	1340×655×260	42.5
GMV-NDR160PM/A1	16.00	18.00	280	/	2340/1900/1650	42/40/38	50	0~100		Φ15.9	Φ9.52	Φ25×2.5	1340×655×260	56.00
GMV-NDR160PM/A1	16.00	18.00	280	/	2340/1900/1650	42/40/38	50	0~100		Φ15.9	Φ9.52	Φ25×2.5	1340×655×260	56.00
GMV-NDR180PM/A1	18.00	20.00	395.00	/	2500/2000/1750	46/43/40	50	0~100		Φ15.9	Φ9.52	Φ25×2.5	1340×655×260	59.00
GMV-NDR180PM/A1	18.00	20.00	395.00	/	2500/2000/1750	46/43/40	50	0~100		Φ15.9	Φ9.52	Φ25×2.5	1340×655×260	59.00
GMV-NDR200PM/A1	20.00	22.40	500	/	3000/2500/2250	49/46/43	50.00	0~100		Φ19.05	Φ9.52	Φ25×2.5	1400×700×300	60.00
GMV-NDR200PM/A1	20.00	22.40	500	/	3000/2500/2250	49/46/43	50.00	0~100		Φ19.05	Φ9.52	Φ25×2.5	1400×700×300	60.00

注

① 本机组设计执行标准 GB/T 18837-2015。

② 机组风量是在环境温度 20℃（干球）/16℃（湿球）下测试。

③ 额定测试条件：制冷：室内环境温度 27℃（干球）/19℃（湿球）、室外环境温度 35℃（干球 )/24℃（湿球）制热：室内环境温度 20℃（干球）/15℃（湿球）、室外环境温度 7℃（干球 )/6℃（湿球）

④ 机组性能参数会因产品的改良有所改变。具体参数请以产品铭牌为准。

⑤ 噪音是在半消音室的测量值，实际运转时由于环境的改变会稍微高点。

若您需要定制格力空调中静压风管式室内机设计方案，请点击页面底部「免费设计」按钮预约工程师上门勘测。此外，您也可查询设备市场参考价格，提前了解预算范围。
