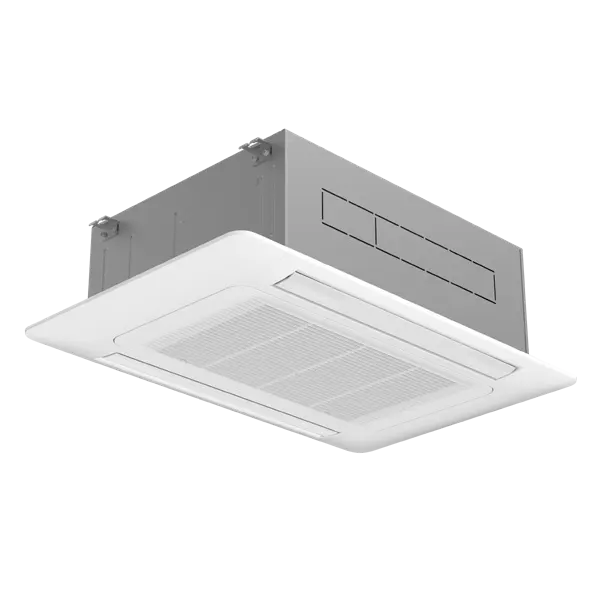

格力空调室内机：SDTS 系列双面出风天井式2.8-16.0kw
格力 SDTS 系列双面出风天井式室内机，冷量覆盖 2.8-16.0kW，满足多样空间需求。其双风口可单独调控送风方向，夏季水平 180°、冬季垂直 90° 送风，避免直吹人体；机组高度 305mm（含海绵 25mm），适配 325mm 吊顶空间，安装灵活。搭配直流电机与大直径离心风叶，低噪运行，标配 1200mm 冷凝提升水泵，工程适应性强。
格力空调SDTS系列双面出风天井式内机特点
双风口单独扫风
两个导风板可单独控制，单独调控送风方向，实现多种不同角度组合，避免出风直吹人体。

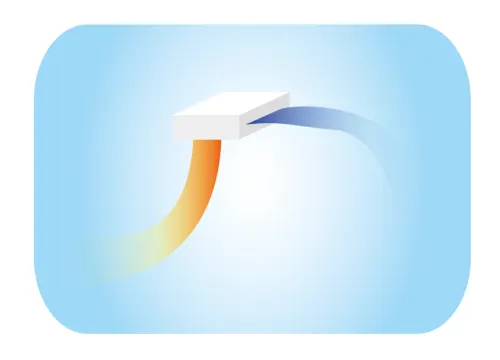

可垂直、水平送风，体感更舒适
夏季制冷可实现水平180°送风，冬季制热可垂直地面90°送风，气流更加均匀，优化体感舒适度。
新面板设计，美观大方
主体暗藏于天花吊顶内，仅露出送回风口，可与室内装修风格融合。
低噪风叶设计
采用直流电机和大直径离心风叶设计，低转速能实现大风量，出风均匀，噪音更低，提供安静舒适空间。
标配1200mm 冷凝提升水泵
水泵排水提升高度可达1200mm，可灵活调整机组纵向安装高度，工程适应性高。

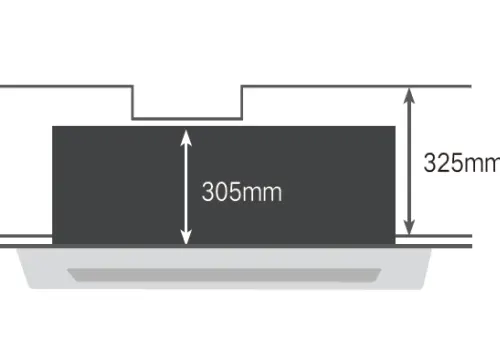

紧凑机身设计
采用薄壳体设计，机组高度为305mm（包含海绵高度25mm），可以安装在吊顶为325mm 的空间内。
格力空调SDTS系列双面出风天井式内机参数尺寸
| 型号 | 制冷量 | 制热量 | 耗电量 | 循环风量 (H/M/L) | 噪音 | 电源 | 连接管 (mm) |
排水管 ( 外径× 壁厚) |
外形尺寸 (宽×深×高) |
净重 ( 主体) |
面板型号 |
面板尺寸 (宽×深×高) |
面板净重 | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| kW | kW | W | m3/h | dB(A) | 气管 | 液管 | mm | mm | kg | mm | kg | ||||||||||||||||
| GMV-NDR28TS/B | 2.80 | 3.20 | 20 | 671/616/513 | 33/31/28 |
220V ～ 50Hz |
Φ9.52 | Φ6.35 | Φ25×2.5 | 790×630×305 | 25.5 | TE03 | 1100×710×28 | 6.0 | |||||||||||||
| GMV-NDR36TS/B | 3.60 | 4.00 | 20 | 671/616/513 | 33/31/28 | Φ12.7 | Φ6.35 | Φ25×2.5 | 790×630×305 | 25.5 | 1100×710×28 | 6.0 | |||||||||||||||
| GMV-NDR45TS/B | 4.50 | 5.00 | 30 | 715/616/513 | 35/31/28 | Φ12.7 | Φ6.35 | Φ25×2.5 | 790×630×305 | 25.5 | 1100×710×28 | 6.0 | |||||||||||||||
| GMV-NDR50TS/B | 5.00 | 5.60 | 30 | 715/616/513 | 35/31/28 | Φ12.7 | Φ6.35 | Φ25×2.5 | 790×630×305 | 25.5 | 1100×710×28 | 6.0 | |||||||||||||||
| GMV-NDR56TS/B | 5.60 | 6.30 | 30 | 764/709/676 | 37/34/32 | Φ15.9 | Φ9.52 | Φ25×2.5 | 790×630×305 | 26.0 | 1100×710×28 | 6.0 | |||||||||||||||
| GMV-NDR63TS/B | 6.30 | 7.10 | 30 | 764/709/676 | 37/34/32 | Φ15.9 | Φ9.52 | Φ25×2.5 | 790×630×305 | 26.0 | 1100×710×28 | 6.0 | |||||||||||||||
| GMV-NDR71TS/B | 7.10 | 8.00 | 55 | 816/745/660 | 39/37/34 | Φ15.9 | Φ9.52 | Φ25×2.5 | 790×630×305 | 26.0 | 1100×710×28 | 6.0 | |||||||||||||||
| GMV-NDR80TS/B | 8.00 | 9.00 | 55 | 816/745/660 | 39/37/34 |
220V ～ 50Hz |
Φ15.9 | Φ9.52 | Φ25×2.5 | 790×630×305 | 26.0 | 1100×710×28 | 6.0 | ||||||||||||||
| GMV-NDR90TS/B | 9.00 | 10.00 | 90 | 1470/1310/1275 | 41/39/37 | Φ15.9 | Φ9.52 | Φ25×2.5 | 1350×630×305 | 39.5 | TE04 | 1660×710×28 | 9.5 | ||||||||||||||
| GMV-NDR100TS/B | 10.00 | 11.20 | 90 | 1470/1310/1275 | 41/39/37 | Φ15.9 | Φ9.52 | Φ25×2.5 | 1350×630×305 | 39.5 | 1660×710×28 | 9.5 | |||||||||||||||
| GMV-NDR112TS/B | 11.20 | 12.50 | 90 | 1470/1310/1275 | 41/39/37 | Φ15.9 | Φ9.52 | Φ25×2.5 | 1350×630×305 | 39.5 | 1660×710×28 | 9.5 | |||||||||||||||
| GMV-NDR125TS/B | 12.50 | 14.00 | 100 | 1565/1400/1275 | 43/41/39 | Φ15.9 | Φ9.52 | Φ25×2.5 | 1350×630×305 | 39.5 | 1660×710×28 | 9.5 | |||||||||||||||
| GMV-NDR140TS/B | 14.00 | 16.00 | 100 | 1565/1400/1275 | 43/41/39 | Φ15.9 | Φ9.52 | Φ25×2.5 | 1350×630×305 | 39.5 | 1660×710×28 | 9.5 | |||||||||||||||
| GMV-NDR160TS/B | 16.00 | 18.00 | 110 | 1755/1565/1275 | 46/43/40 | Φ19.05 | Φ9.52 | Φ25×2.5 | 1350×630×305 | 39.5 | 1660×710×28 | 9.5 | |||||||||||||||
注
① 本机组设计执行标准 GB/T 18837-2015。
② 机组风量是在环境温度 20℃（干球）/16℃（湿球）下测试。
③ 额定测试条件： 制冷：室内环境温度 27℃（干球）/19℃（湿球）、室外环境温度 35℃（干球 )/24℃（湿球）制热：室内环境温度 20℃（干球）/15℃（湿球）、室外环境温度 7℃（干球 )/6℃（湿球）
④ 机组性能参数会因产品的改良有所改变。具体参数请以产品铭牌为准。
⑤ 噪音是在半消音室的测量值，实际运转时由于环境的改变会稍微高点。
