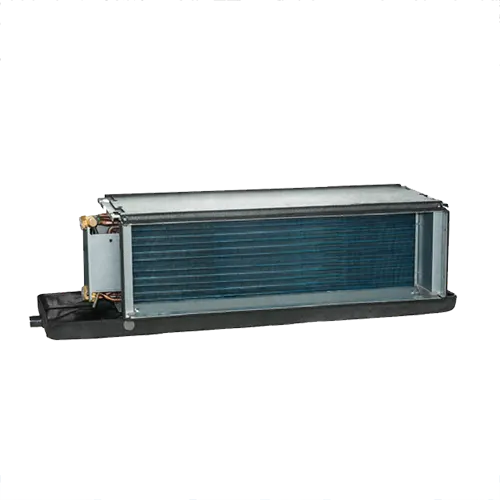

格力 SDW 系列双热源盘管室内机特点及参数尺寸
格力 SDW 系列双热源盘管室内机需搭配 SDB 系列风管机使用，冷量覆盖 2.2-14.0kW，热泵制热量 2.5-16.0kW，盘管制热量 4.2-18.0kW。其高静压设计（0-80Pa 可调）适配远距离送风，支持空调制热、盘管制热等多重模式，循环风量 400-2350m3/h。机身尺寸 658×290×270mm 起，安装维护便捷。
格力空调SDW 系列双热源盘管室内机特点

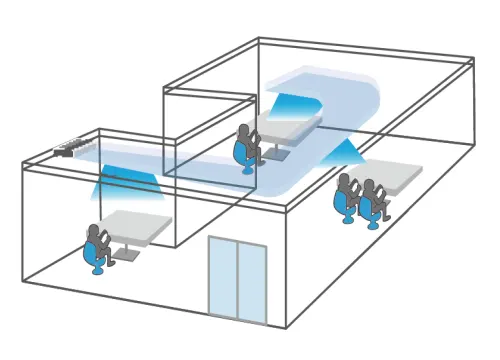

高静压设计，多档静压可调
机外静压可达80Pa，5 个档位可调，工程设计和工程应用方便快捷，可应对多个送风区域、远距离送风要求。
双重制热，温暖舒适
本产品必搭配SDB 系列高静压风管式室内机使用，在冬季采暖季节，安装双热源盘管可以自由选择空调制热、盘管制热、空调制热+ 盘管制热等多种供暖方式，制热效果好，制热效果较好。
安装维护方便
热水盘管与风管机可进行单独拆装，如需维修热水盘管，可直接拆卸盘管，无需把整机拆卸，电器盒采用外挂方式，可以整体拆卸，机组维护方便。
多重保护功能
具有水满保护、防冻结保护、水温异常、风机内置过载保护等多种保护功能。
格力空调SDW 系列双热源盘管内机参数尺寸
| 盘管型号 | 搭配风机型号 | 制冷量 | 热泵制热量 | 盘管制热量 | 耗电量 | 循环风量 (H/M/L) | 噪音 (H/M/L) | 标准静压 | 静压范围 | 电源 | 盘管水流量 |
盘管进出水管 （螺纹规格） |
盘管排水管外径 | 外形尺寸（盘管） (宽×深×高) |
净重 ( 盘管) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| kW | kW | kW | W | m3/h | dB(A) | Pa | Pa | m3/h | mm | mm | mm | kg | |||
| GMV-NDWR22P/A | GMV-NDR22PHS/B | 2.20 | 2.50 | 4.20 | 60 | 550/480/400 | 36/33/30 | 30 | 0～60 |
220V~ 50Hz |
0.35 | DN20(Rc3/4) | Φ25×2.5 | 658×290×270 | 9.0 |
| GMV-NDWR25P/A | GMV-NDR25PHS/B | 2.50 | 2.80 | 4.20 | 60 | 550/480/400 | 36/33/30 | 30 | 0～60 | 0.35 | Φ25×2.5 | 658×290×270 | 9.0 | ||
| GMV-NDWR28P/A | GMV-NDR28PHS/B | 2.80 | 3.20 | 4.20 | 60 | 550/480/400 | 36/33/30 | 30 | 0～60 | 0.35 | Φ25×2.5 | 658×290×270 | 9.0 | ||
| GMV-NDWR32P/A | GMV-NDR32PHS/B | 3.20 | 3.60 | 5.20 | 65 | 600/500/420 | 37/34/31 | 30 | 0～60 | 0.55 | Φ25×2.5 | 658×290×270 | 9.0 | ||
| GMV-NDWR36P/A | GMV-NDR36PHS/B | 3.60 | 4.00 | 5.20 | 65 | 600/500/420 | 37/34/31 | 30 | 0～60 | 0.55 | Φ25×2.5 | 658×290×270 | 9.0 | ||
| GMV-NDWR40P/A | GMV-NDR40PHS/B | 4.00 | 4.50 | 7.10 | 120 | 850/700/600 | 42/40/38 | 30 | 0～60 | 0.65 | Φ25×2.5 | 658×290×270 | 9.0 | ||
| GMV-NDWR45P/A | GMV-NDR45PHS/B | 4.50 | 5.00 | 7.10 | 120 | 850/700/600 | 42/40/38 | 30 | 0～60 | 0.65 | Φ25×2.5 | 658×290×270 | 9.0 | ||
| GMV-NDWR50P/A | GMV-NDR50PHS/B | 5.00 | 5.60 | 7.10 | 120 | 850/700/600 | 42/40/38 | 30 | 0～60 | 0.65 | Φ25×2.5 | 658×290×270 | 9.0 | ||
| GMV-NDWR56P/A | GMV-NDR56PHS/B | 5.60 | 6.30 | 8.40 | 90 | 1000/800/700 | 39/36/33 | 30 | 0～60 | 0.55 | Φ25×2.5 | 978×290×270 | 13.0 | ||
| GMV-NDWR63P/A | GMV-NDR63PHS/B | 6.30 | 7.10 | 8.40 | 90 | 1000/800/700 | 39/36/33 | 30 | 0～60 | 0.55 | Φ25×2.5 | 978×290×270 | 13.0 | ||
| GMV-NDWR71P/A | GMV-NDR71PHS/B | 7.10 | 8.00 | 9.50 | 160 | 1400/1200/1050 | 43/37/34 | 30 | 0～60 | 0.70 | Φ25×2.5 | 978×290×270 | 13.0 | ||
| GMV-NDWR80P/A | GMV-NDR80PHS/B | 8.00 | 9.00 | 12.50 | 160 | 1400/1200/1050 | 43/37/34 | 30 | 0～60 | 1.00 | Φ25×2.5 | 978×290×270 | 13.0 | ||
| GMV-NDWR90P/A | GMV-NDR90PHS/B | 9.00 | 10.00 | 14.50 | 210 | 1800/1450/1250 | 43/38/35 | 40 | 0～80 | 1.00 | Φ25×2.5 | 1358×290×270 | 17.0 | ||
| GMV-NDWR100P/A | GMV-NDR100PHS/B | 10.00 | 11.20 | 14.50 | 210 | 1800/1450/1250 | 43/38/35 | 40 | 0～80 | 1.00 | Φ25×2.5 | 1358×290×270 | 17.0 | ||
| GMV-NDWR112P/A | GMV-NDR112PHS/B | 11.20 | 12.50 | 16.00 | 250 | 2000/1600/1400 | 45/41/38 | 40 | 0～80 | 1.00 | Φ25×2.5 | 1358×290×270 | 17.0 | ||
| GMV-NDWR125P/A | GMV-NDR125PHS/B | 12.50 | 14.00 | 16.00 | 250 | 2000/1600/1400 | 45/41/38 | 40 | 0～80 | 1.00 | Φ25×2.5 | 1358×290×270 | 17.0 | ||
| GMV-NDWR140P/A | GMV-NDR140PHS/B | 14.00 | 16.00 | 18.00 | 290 | 2350/1900/1650 | 47/43/39 | 40 | 0～80 | 1.00 | Φ25×2.5 | 1358×290×270 | 17.0 |
注
① 本机组设计执行标准 GB/T 18837-2015。
② 机组风量是在环境温度 20℃（干球）/16℃（湿球）下测试。
③ 额定测试条件： 制冷：室内环境温度 27℃（干球）/19℃（湿球）、室外环境温度 35℃（干球 )/24℃（湿球）制热：室内环境温度 20℃（干球）/15℃（湿球）、室外环境温度 7℃（干球 )/6℃（湿球）
④ 机组性能参数会因产品的改良有所改变。具体参数请以产品铭牌为准。
⑤ 噪音是在半消音室的测量值，实际运转时由于环境的改变会稍微高点。
