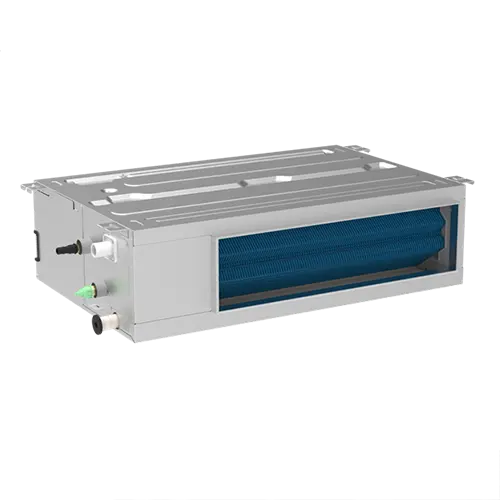

格力SDK 系列薄型风管式室内机：1.5-8.0kW
格力SDK 系列薄型风管式室内机，冷量范围为1.5-8.0kw，增加了1.5及1.8kW室内机，小房间选型更灵活；机外静压0-50Pa，加之198mm厚度的机身，从容对应不同房型；根据是否带电辅及冷凝水泵提供四种机型可选，设计施工更加便捷。
SDK系列风管式室内机组特点
精巧机身设计
新系统结构，机身更加精巧，将机身厚度减薄至198mm，增加机组对于安装空间高度的适应性。同时内置电器盒设计，机组外观更为美观。
静压自由调节
新结构室内机采用高静压离心风叶，机组静压范围 0~50Pa，可应对多类静压需求。
选配3D 轻奢风口
实现 3D 送风，上下左右扫风随心控制，为用户提供瀑布式制冷、地毯式制热舒适体验。显示采用半透消隐设计，与墙面融为一体，更好的融入家装环境。
直流电机设计，节能低噪运行
采用直流无刷电机，运行更低噪，节能效果更好。
安装灵活多样
根据建筑和使用需求，灵活选择不同的回风方式和送风静压。
静压可调 安装自由
可根据房间形式，现场风管连接长度，设置室内机机外静压，达到空调设计效果。
SDK系列风管式室内机组参数
带电辅热带水泵型室内机参数
| 型号 | 制冷量 | 制热量 | 制冷输入功率 | 制热输入功率 | 电辅加热 | 循环风量 (H/M/L) | 噪音 | 标准静压 | 机外静压 | 电源 | 连接管 (mm) |
排水管 ( 外径× 壁厚) |
外形尺寸 (宽×深×高) |
净重 ( 主体) |
||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| kW | kW | W | W | kW | m3/h | dB(A) | Pa | Pa | 气管 | 液管 | mm | mm | kg | |||||||||||||||||||||||||||||||||||
| GMV-ND15PS/C | 1.50 | 1.80 | 26.00 | 21.0 | 0.52 | 350.00 | 26/24/20 | 10 | 0~50 |
220V~ 50Hz |
Φ9.52 | Φ6.35 | Φ25×2 | 540×450×198 | 12.5 | |||||||||||||||||||||||||||||||||
| GMV-ND18PS/C | 1.80 | 2.20 | 26.00 | 21.0 | 0.52 | 350.00 | 26/24/20 | 10 | 0~50 | Φ9.52 | Φ6.35 | Φ25×2 | 540×450×198 | 12.5 | ||||||||||||||||||||||||||||||||||
| GMV-ND22PS/C | 2.20 | 2.50 | 36.00 | 30.00 | 0.57 | 450.00 | 29/26/24 | 10 | 0~50 | Φ9.52 | Φ6.35 | Φ25×2 | 540×450×198 | 12.5 | ||||||||||||||||||||||||||||||||||
| GMV-ND25PS/C | 2.50 | 2.80 | 36.00 | 30.00 | 0.57 | 450.00 | 29/26/24 | 10 | 0~50 | Φ9.52 | Φ6.35 | Φ25×2 | 540×450×198 | 12.5 | ||||||||||||||||||||||||||||||||||
| GMV-ND28PS/C | 2.80 | 3.20 | 36.00 | 30.00 | 0.57 | 450.00 | 29/26/24 | 10 | 0~50 | Φ9.52 | Φ6.35 | Φ25×2 | 540×450×198 | 12.5 | ||||||||||||||||||||||||||||||||||
| GMV-ND32PS/C | 3.20 | 3.60 | 39.00 | 31.00 | 0.86 | 550.00 | 30/27/25 | 10 | 0~50 | Φ12.7 | Φ6.35 | Φ25×2 | 700×450×198 | 14.5 | ||||||||||||||||||||||||||||||||||
| GMV-ND36PS/C | 3.60 | 4.00 | 39.00 | 31.00 | 0.86 | 550.00 | 30/27/25 | 10 | 0~50 | Φ12.7 | Φ6.35 | Φ25×2 | 700×450×198 | 14.5 | ||||||||||||||||||||||||||||||||||
| GMV-ND40PS/C | 4.00 | 4.50 | 52.00 | 46.00 | 0.91 | 650.00 | 33/30/26 | 10 | 0~50 | Φ12.7 | Φ6.35 | Φ25×2 | 700×450×198 | 14.5 | ||||||||||||||||||||||||||||||||||
| GMV-ND45PS/C | 4.50 | 5.00 | 48.00 | 45.00 | 1.35 | 750.00 | 33/31/27 | 10 | 0~50 | Φ12.7 | Φ6.35 | Φ25×2 | 900×450×198 | 18 | ||||||||||||||||||||||||||||||||||
| GMV-ND50PS/C | 5.00 | 5.60 | 48.00 | 45.00 | 1.35 | 750.00 | 33/31/27 | 10 | 0~50 | Φ12.7 | Φ6.35 | Φ25×2 | 900×450×198 | 18 | ||||||||||||||||||||||||||||||||||
| GMV-ND56PS/C | 5.60 | 6.30 | 60.00 | 57.00 | 1.40 | 850.00 | 35/31/27 | 10 | 0~50 | Φ15.9 | Φ9.52 | Φ25×2 | 900×450×198 | 18 | ||||||||||||||||||||||||||||||||||
| GMV-ND63PS/C | 6.30 | 7.10 | 60.00 | 57.00 | 1.62 | 1000.00 | 35/32/28 | 10 | 0~50 | Φ15.9 | Φ9.52 | Φ25×2 | 1200×450×198 | 21.5 | ||||||||||||||||||||||||||||||||||
| GMV-ND71PS/C | 7.10 | 8.00 | 73.00 | 70.00 | 1.72 | 1200.00 | 37/34/30 | 10 | 0~50 | Φ15.9 | Φ9.52 | Φ25×2 | 1200×450×198 | 21.5 | ||||||||||||||||||||||||||||||||||
| GMV-ND80PS/C | 8.00 | 9.00 | 92.00 | 85.00 | 1.79 | 1300.00 | 40/36/31 | 10 | 0~50 | Φ15.9 | Φ9.52 | Φ25×2 | 1200×450×198 | 21.5 | ||||||||||||||||||||||||||||||||||
无电辅热带水泵型室内机参数
| 型号 | 制冷量 | 制热量 | 制冷功率 | 制热功率 | 电辅加热 | 循环风量 (H/M/L) | 噪音 | 标准静压 | 机外静压 | 电源 | 连接管 (mm) |
排水管 ( 外径× 壁厚) |
外形尺寸 (宽×深×高) |
净重 ( 主体) |
||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| kW | kW | W | W | kW | m3/h | dB(A) | Pa | Pa | 气管 | 液管 | mm | mm | kg | |||||||||||||||||||||||||||||||||||
| GMV-NDR15PS/C | 1.50 | 1.80 | 26.00 | 21.0 | / | 350.00 | 26/24/20 | 10 | 0~50 |
220V~ 50Hz |
Φ9.52 | Φ6.35 | Φ25×2 | 540×450×198 | 12.5 | |||||||||||||||||||||||||||||||||
| GMV-NDR18PS/C | 1.80 | 2.20 | 26.00 | 21.0 | / | 350.00 | 26/24/20 | 10 | 0~50 | Φ9.52 | Φ6.35 | Φ25×2 | 540×450×198 | 12.5 | ||||||||||||||||||||||||||||||||||
| GMV-NDR22PS/C | 2.20 | 2.50 | 36.00 | 30.00 | / | 450.00 | 29/26/24 | 10 | 0~50 | Φ9.52 | Φ6.35 | Φ25×2 | 540×450×198 | 12.5 | ||||||||||||||||||||||||||||||||||
| GMV-NDR25PS/C | 2.50 | 2.80 | 36.00 | 30.00 | / | 450.00 | 29/26/24 | 10 | 0~50 | Φ9.52 | Φ6.35 | Φ25×2 | 540×450×198 | 12.5 | ||||||||||||||||||||||||||||||||||
| GMV-NDR28PS/C | 2.80 | 3.20 | 36.00 | 30.00 | / | 450.00 | 29/26/24 | 10 | 0~50 | Φ9.52 | Φ6.35 | Φ25×2 | 540×450×198 | 12.5 | ||||||||||||||||||||||||||||||||||
| GMV-NDR32PS/C | 3.20 | 3.60 | 39.00 | 31.00 | / | 550.00 | 30/27/25 | 10 | 0~50 | Φ12.7 | Φ6.35 | Φ25×2 | 700×450×198 | 14.5 | ||||||||||||||||||||||||||||||||||
| GMV-NDR36PS/C | 3.60 | 4.00 | 39.00 | 31.00 | / | 550.00 | 30/27/25 | 10 | 0~50 | Φ12.7 | Φ6.35 | Φ25×2 | 700×450×198 | 14.5 | ||||||||||||||||||||||||||||||||||
| GMV-NDR40PS/C | 4.00 | 4.50 | 52.00 | 46.00 | / | 650.00 | 33/30/26 | 10 | 0~50 | Φ12.7 | Φ6.35 | Φ25×2 | 700×450×198 | 14.5 | ||||||||||||||||||||||||||||||||||
| GMV-NDR45PS/C | 4.50 | 5.00 | 48.00 | 45.00 | / | 750.00 | 33/31/27 | 10 | 0~50 | Φ12.7 | Φ6.35 | Φ25×2 | 900×450×198 | 18 | ||||||||||||||||||||||||||||||||||
| GMV-NDR50PS/C | 5.00 | 5.60 | 48.00 | 45.00 | / | 750.00 | 33/31/27 | 10 | 0~50 | Φ12.7 | Φ6.35 | Φ25×2 | 900×450×198 | 18 | ||||||||||||||||||||||||||||||||||
| GMV-NDR56PS/C | 5.60 | 6.30 | 60.00 | 57.00 | / | 850.00 | 35/31/27 | 10 | 0~50 | Φ15.9 | Φ9.52 | Φ25×2 | 900×450×198 | 18 | ||||||||||||||||||||||||||||||||||
| GMV-NDR63PS/C | 6.30 | 7.10 | 60.00 | 57.00 | / | 1000.00 | 35/32/28 | 10 | 0~50 | Φ15.9 | Φ9.52 | Φ25×2 | 1200×450×198 | 21.5 | ||||||||||||||||||||||||||||||||||
| GMV-NDR71PS/C | 7.10 | 8.00 | 73.00 | 70.00 | / | 1200.00 | 37/34/30 | 10 | 0~50 | Φ15.9 | Φ9.52 | Φ25×2 | 1200×450×198 | 21.5 | ||||||||||||||||||||||||||||||||||
| GMV-NDR80PS/C | 8.00 | 9.00 | 92.00 | 85.00 | / | 1300.00 | 40/36/31 | 10 | 0~50 | Φ15.9 | Φ9.52 | Φ25×2 | 1200×450×198 | 21.5 | ||||||||||||||||||||||||||||||||||
带电辅热无水泵型室内机参数
| 型号 | 制冷量 | 制热量 | 制冷功率 | 制热功率 | 电辅加热 | 循环风量 (H/M/L) | 噪音 | 标准静压 | 机外静压 | 电源 | 连接管 (mm) |
排水管 ( 外径× 壁厚) |
外形尺寸 (宽×深×高) |
净重 ( 主体) |
||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| kW | kW | W | W | kW | m3/h | dB(A) | Pa | Pa | 气管 | 液管 | mm | mm | kg | |||||||||||||||||||||||||||||||||||
| GMV-ND15P/C | 1.50 | 1.80 | 21.00 | 21.0 | 0.52 | 350.00 | 26/24/20 | 10 | 0~50 |
220V~ 50Hz |
Φ9.52 | Φ6.35 | Φ25×2 | 540×450×198 | 12 | |||||||||||||||||||||||||||||||||
| GMV-ND18P/C | 1.80 | 2.20 | 21.00 | 21.0 | 0.52 | 350.00 | 26/24/20 | 10 | 0~50 | Φ9.52 | Φ6.35 | Φ25×2 | 540×450×198 | 12 | ||||||||||||||||||||||||||||||||||
| GMV-ND22P/C | 2.20 | 2.50 | 30.00 | 30.00 | 0.57 | 450.00 | 29/26/24 | 10 | 0~50 | Φ9.52 | Φ6.35 | Φ25×2 | 540×450×198 | 12 | ||||||||||||||||||||||||||||||||||
| GMV-ND25P/C | 2.50 | 2.80 | 30.00 | 30.00 | 0.57 | 450.00 | 29/26/24 | 10 | 0~50 | Φ9.52 | Φ6.35 | Φ25×2 | 540×450×198 | 12 | ||||||||||||||||||||||||||||||||||
| GMV-ND28P/C | 2.80 | 3.20 | 30.00 | 30.00 | 0.57 | 450.00 | 29/26/24 | 10 | 0~50 | Φ9.52 | Φ6.35 | Φ25×2 | 540×450×198 | 12 | ||||||||||||||||||||||||||||||||||
| GMV-ND32P/C | 3.20 | 3.60 | 31.00 | 31.00 | 0.86 | 550.00 | 30/27/25 | 10 | 0~50 | Φ12.7 | Φ6.35 | Φ25×2 | 700×450×198 | 14 | ||||||||||||||||||||||||||||||||||
| GMV-ND36P/C | 3.60 | 4.00 | 31.00 | 31.00 | 0.86 | 550.00 | 30/27/25 | 10 | 0~50 | Φ12.7 | Φ6.35 | Φ25×2 | 700×450×198 | 14 | ||||||||||||||||||||||||||||||||||
| GMV-ND40P/C | 4.00 | 4.50 | 46.00 | 46.00 | 0.91 | 650.00 | 33/30/26 | 10 | 0~50 | Φ12.7 | Φ6.35 | Φ25×2 | 700×450×198 | 14 | ||||||||||||||||||||||||||||||||||
| GMV-ND45P/C | 4.50 | 5.00 | 45.00 | 45.00 | 1.35 | 750.00 | 33/31/27 | 10 | 0~50 | Φ12.7 | Φ6.35 | Φ25×2 | 900×450×198 | 17.5 | ||||||||||||||||||||||||||||||||||
| GMV-ND50P/C | 5.00 | 5.60 | 45.00 | 45.00 | 1.35 | 750.00 | 33/31/27 | 10 | 0~50 | Φ12.7 | Φ6.35 | Φ25×2 | 900×450×198 | 17.5 | ||||||||||||||||||||||||||||||||||
| GMV-ND56P/C | 5.60 | 6.30 | 57.00 | 57.00 | 1.40 | 850.00 | 35/31/27 | 10 | 0~50 | Φ15.9 | Φ9.52 | Φ25×2 | 900×450×198 | 17.5 | ||||||||||||||||||||||||||||||||||
| GMV-ND63P/C | 6.30 | 7.10 | 57.00 | 57.00 | 1.62 | 1000.00 | 35/32/28 | 10 | 0~50 | Φ15.9 | Φ9.52 | Φ25×2 | 1200×450×198 | 21 | ||||||||||||||||||||||||||||||||||
| GMV-ND71P/C | 7.10 | 8.00 | 70.00 | 70.00 | 1.72 | 1200.00 | 37/34/30 | 10 | 0~50 | Φ15.9 | Φ9.52 | Φ25×2 | 1200×450×198 | 21 | ||||||||||||||||||||||||||||||||||
| GMV-ND80P/C | 8.00 | 9.00 | 85.00 | 85.00 | 1.79 | 1300.00 | 40/36/31 | 10 | 0~50 | Φ15.9 | Φ9.52 | Φ25×2 | 1200×450×198 | 23 | ||||||||||||||||||||||||||||||||||
无电辅热无水泵型室内机参数
| 型号 | 制冷量 | 制热量 | 制冷功率 | 制热功率 | 电辅加热 | 循环风量 (H/M/L) | 噪音 | 标准静压 | 机外静压 | 电源 | 连接管 (mm) |
排水管 ( 外径× 壁厚) |
外形尺寸 (宽×深×高) |
净重 ( 主体) |
||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| kW | kW | W | W | kW | m3/h | dB(A) | Pa | Pa | 气管 | 液管 | mm | mm | kg | |||||||||||||||||||||||||||||||||||
| GMV-NDR15P/C | 1.50 | 1.80 | 21.00 | 21.0 | / | 350.00 | 26/24/20 | 10 | 0~50 |
220V~ 50Hz |
Φ9.52 | Φ6.35 | Φ25×2 | 540×450×198 | 12 | |||||||||||||||||||||||||||||||||
| GMV-NDR18P/C | 1.80 | 2.20 | 21.00 | 21.0 | / | 350.00 | 26/24/20 | 10 | 0~50 | Φ9.52 | Φ6.35 | Φ25×2 | 540×450×198 | 12 | ||||||||||||||||||||||||||||||||||
| GMV-NDR22P/C | 2.20 | 2.50 | 30.00 | 30.00 | / | 450.00 | 29/26/24 | 10 | 0~50 | Φ9.52 | Φ6.35 | Φ25×2 | 540×450×198 | 12 | ||||||||||||||||||||||||||||||||||
| GMV-NDR25P/C | 2.50 | 2.80 | 30.00 | 30.00 | / | 450.00 | 29/26/24 | 10 | 0~50 | Φ9.52 | Φ6.35 | Φ25×2 | 540×450×198 | 12 | ||||||||||||||||||||||||||||||||||
| GMV-NDR28P/C | 2.80 | 3.20 | 30.00 | 30.00 | / | 450.00 | 29/26/24 | 10 | 0~50 | Φ9.52 | Φ6.35 | Φ25×2 | 540×450×198 | 12 | ||||||||||||||||||||||||||||||||||
| GMV-NDR32P/C | 3.20 | 3.60 | 31.00 | 31.00 | / | 550.00 | 30/27/25 | 10 | 0~50 | Φ12.7 | Φ6.35 | Φ25×2 | 700×450×198 | 14 | ||||||||||||||||||||||||||||||||||
| GMV-NDR36P/C | 3.60 | 4.00 | 31.00 | 31.00 | / | 550.00 | 30/27/25 | 10 | 0~50 | Φ12.7 | Φ6.35 | Φ25×2 | 700×450×198 | 14 | ||||||||||||||||||||||||||||||||||
| GMV-NDR40P/C | 4.00 | 4.50 | 46.00 | 46.00 | / | 650.00 | 33/30/26 | 10 | 0~50 | Φ12.7 | Φ6.35 | Φ25×2 | 700×450×198 | 14 | ||||||||||||||||||||||||||||||||||
| GMV-NDR45P/C | 4.50 | 5.00 | 45.00 | 45.00 | / | 750.00 | 33/31/27 | 10 | 0~50 | Φ12.7 | Φ6.35 | Φ25×2 | 900×450×198 | 17.5 | ||||||||||||||||||||||||||||||||||
| GMV-NDR50P/C | 5.00 | 5.60 | 45.00 | 45.00 | / | 750.00 | 33/31/27 | 10 | 0~50 | Φ12.7 | Φ6.35 | Φ25×2 | 900×450×198 | 17.5 | ||||||||||||||||||||||||||||||||||
| GMV-NDR56P/C | 5.60 | 6.30 | 57.00 | 57.00 | / | 850.00 | 35/31/27 | 10 | 0~50 | Φ15.9 | Φ9.52 | Φ25×2 | 900×450×198 | 17.5 | ||||||||||||||||||||||||||||||||||
| GMV-NDR63P/C | 6.30 | 7.10 | 57.00 | 57.00 | / | 1000.00 | 35/32/28 | 10 | 0~50 | Φ15.9 | Φ9.52 | Φ25×2 | 1200×450×198 | 21 | ||||||||||||||||||||||||||||||||||
| GMV-NDR71P/C | 7.10 | 8.00 | 70.00 | 70.00 | / | 1200.00 | 37/34/30 | 10 | 0~50 | Φ15.9 | Φ9.52 | Φ25×2 | 1200×450×198 | 21 | ||||||||||||||||||||||||||||||||||
| GMV-NDR80P/C | 8.00 | 9.00 | 85.00 | 85.00 | / | 1300.00 | 40/36/31 | 10 | 0~50 | Φ15.9 | Φ9.52 | Φ25×2 | 1200×450×198 | 23 | ||||||||||||||||||||||||||||||||||
注
① 本机组设计执行标准 GB/T 18837-2015。
② 机组风量是在环境温度 20℃（干球）/16℃（湿球）下测试。
③ 额定测试条件：制冷：室内环境温度 27℃（干球）/19℃（湿球）、室外环境温度 35℃（干球 )/24℃（湿球）制热：室内环境温度 20℃（干球）/15℃（湿球）、室外环境温度 7℃（干球 )/6℃（湿球）
④ 机组性能参数会因产品的改良有所改变。具体参数请以产品铭牌为准。
⑤ 噪音是在半消音室的测量值，实际运转时由于环境的改变会稍微高点。
